SGA18E12-P1J

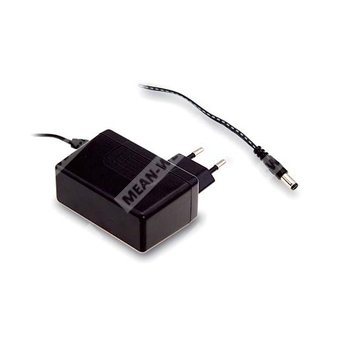

SGA18E12-P1J — ультратонкий настенный AC-DC адаптер 18 Вт с выходом 12 В постоянного тока и вилкой P1J.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| SGA | Серия источников питания SGA |
| 18E | Номинальная мощность 18 Вт, серия с европейской 2-контактной сетевой вилкой |
| 12 | Выходное напряжение 12 В постоянного тока |
| P1J | Тип выходного DC-разъёма: стандартный вариант с тюльпановым/коаксиальным штекером 2,1 × 5,5 × 11 мм, центр «плюс» |
Назначение
SGA18E12-P1J — компактный настенный импульсный AC-DC источник питания для питания потребительской электроники, телекоммуникационного оборудования, офисной техники, промышленной аппаратуры и оборудования питания PoE.
Описание
SGA18E12-P1J относится к серии SGA18E — ультратонких настенных адаптеров с одним выходом. Устройство выполнено в полностью закрытом пластиковом корпусе, соответствует классу II и не имеет защитного заземления. На входе используется стандартная двухконтактная европейская сетевые вилка. Модель рассчитана на работу в широком диапазоне входного напряжения и предназначена для построения компактных, энергоэффективных и безопасных низковольтных систем питания.
Для серии характерны высокий КПД, очень низкое потребление без нагрузки, соответствие требованиям EU ErP и CoC version 5, а также наличие защит от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Ультратонкое исполнение.
- Универсальный сетевой вход с полным диапазоном.
- Двухконтактная европейская сетевая вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступен вариант на 54 В для PoE в рамках серии.
- Возможность применения различных DC-разъёмов по запросу.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Оборудование питания PoE.
Параметры выходной части
| Параметр | Значение для SGA18E12-P1J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,5 А |
| Диапазон выходного тока | 0 ~ 1,5 А |
| Номинальная выходная мощность | 18 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| Время установки, нарастания и удержания | 1500 мс, 30 мс, 10 мс / 115 ВAC и 230 ВAC при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 ВAC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,5 А / 115 ВAC; 0,25 А / 230 ВAC |
| Пусковой ток | 30 А / 115 ВAC; 45 А / 230 ВAC, холодный старт |
| Утечка тока | 0,25 мА / 240 ВAC |
| Тип сети | 2-контактная европейская вилка |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 120 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне, выходной короткозамкнутый режим |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 4242 ВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность и срок службы
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | 450 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
ЭМС и соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Помехи по проводам | Уровень 3, 1 кВ L-N |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
| Кондуктивная восприимчивость | Уровень 2, 3 В |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Массо-габаритные параметры
| Параметр | Значение |
| Размеры | 75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса | 150 г |
| Упаковка | 60 шт. / 10 кг / картонная коробка |
Выходной разъём
| Параметр | Значение |
| Тип разъёма | P1J |
| Геометрия штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центр «плюс» |
Примечания
1. Все параметры указаны при входном напряжении 230 ВAC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Значение выходного напряжения задаётся в точке измерения на коннекторе при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ.
4. Допуск включает начальный разброс, нестабильность по линии и по нагрузке.
5. Нестабильность по линии измеряется при переходе от минимального к максимальному входному напряжению на номинальной нагрузке.
6. Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
7. Источник питания следует рассматривать как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для методики испытаний следует использовать руководство по ЭМС для компонентных источников питания.
8. Продукт соответствует требованиям международных норм безопасности.
Дополнительные сведения по кабелю и механическому исполнению
Для серии предусмотрены варианты подключения с различными DC-разъёмами. Для стандарта P1J используется тюльпановый/коаксиальный штекер с центром «плюс». В механических чертежах указаны стандартные длины проводов и исполнение кабеля в зависимости от выходного напряжения серии. Для модели 12 В применяется кабель сечением UL 2468 20AWG длиной 1000 мм с допуском +150/−0 мм, что соответствует исполнению серии для диапазона 5 В ~ 12 В.
