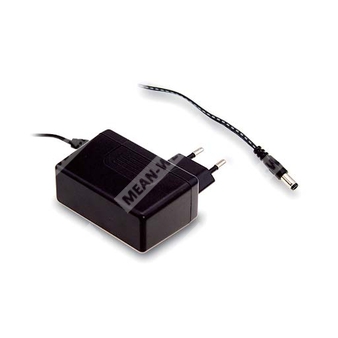

SGA18E15-P1J - компактный 18-ваттный сетевой AC-DC адаптер с выходом 15 В и евровилкой.
SGA18E15-P1J — это ультратонкий настенный AC-DC источник питания с одним выходом, предназначенный для питания промышленной и потребительской электроники. Модель выполнена в исполнении класса II, оснащена европейской двухконтактной сетевой вилкой и стандартным DC-разъёмом типа P1J. Устройство рассчитано на входное напряжение 90–264 В AC и формирует стабилизированное выходное напряжение 15 В DC при номинальной мощности 18 Вт.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SGA | Серия |
| 2 | 18 | Номинальная мощность 18 Вт |
| 3 | E | Европейская 2-контактная сетевая вилка AC |
| 4 | 15 | Выходное напряжение 15 В DC |
| 5 | P1J | Тип DC-разъёма: стандартный штекер 2.1 × 5.5 × 11 мм, центр «+» |
Описание
SGA18E — серия ультратонких настенных адаптеров с одним выходом, ориентированная на компактное и удобное применение. Модель SGA18E15-P1J относится к классу II, не имеет заземляющего контакта и работает от универсальной сети переменного тока с широким диапазоном входных напряжений. Серия охватывает исполнения с выходным напряжением от 5 В DC до 48 В DC, а версия на 15 В DC предназначена для нагрузок, требующих компактного внешнего источника питания с высокой энергетической эффективностью.
Для данной серии заявлены высокий КПД, крайне низкое потребление мощности на холостом ходу и соответствие требованиям европейских норм энергоэффективности. Корпус выполнен из трудногорючего пластика класса 94V-0, что повышает безопасность эксплуатации. Устройство оснащено защитами от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- Европейская 2-контактная вилка, класс II.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступность модели 54 В для PoE в серии.
- Возможность применения различных DC-разъёмов через сменный адаптер.
- 3-летний гарантийный срок.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания для PoE.
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Номинальный ток | 1,2 А |
| Диапазон тока | 0–1,2 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск выходного напряжения | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки, нарастания, удержания | 1500 мс, 30 мс, 10 мс при 115 В AC; 1500 мс, 30 мс, 10 мс при 230 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
| КПД | 85,5% |
Защиты
| Параметр | Значение |
| Перегрузка | 120–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выход закорочен |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | 450 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4242 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Помехоэмиссия по кондуктивной составляющей | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм |
| Масса | 150 г |
| Упаковка | 60 шт. / 10 кг / коробка |
Подключение
| Параметр | Значение |
| Сетевая вилка | Европейская 2-контактная |
| Тип DC-разъёма | P1J |
| Исполнение DC-разъёма | Штекер для стандартной модели, 2,1 × 5,5 × 11 мм, центр «+» |
| Полярность | Центральный контакт положительный |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце штекера и при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от низкого к высокому уровню сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый блок, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
Дополнительные сведения по разъёмам серии: для модели P1J предусмотрен штекер 2,1 × 5,5 × 11 мм. Для серии доступны и другие варианты DC-разъёмов по заказу или через сменный адаптер, однако для SGA18E15-P1J штатным исполнением является именно P1J.
