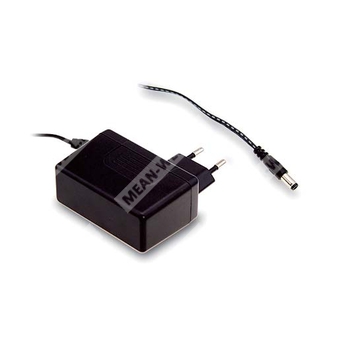

SGA18E18-P1J - компактный 18-ваттный сетевой AC-DC адаптер с выходом 18 В постоянного тока и европейской вилкой P1J.
Назначение: ультратонкий настенный AC-DC источник питания общего назначения для потребительской электроники, телекоммуникационного, офисного и промышленного оборудования, а также для оборудования питания PoE.
Расшифровка партномера
| Сегмент обозначения | Расшифровка |
| SGA | Серия ультратонких настенных адаптеров |
| 18 | Номинальная мощность 18 Вт |
| E | Европейская 2-контактная сетевая вилка |
| 18 | Выходное напряжение 18 В |
| P1J | Тип выходного DC-разъёма P1J |
Описание
SGA18E18-P1J относится к серии SGA18E — это 18-ваттный ультратонкий настенный адаптер с одним выходом, выполненный в компактном исполнении для переносного и стационарного применения. Устройство является источником питания класса II, без защитного заземления, и оснащено стандартной двухконтактной европейской сетевой вилкой. Диапазон входного напряжения составляет 90–264 В переменного тока, что обеспечивает работу от универсальной сети. Для данной модификации предусмотрено выходное напряжение 18 В постоянного тока, ориентированное на питание широкого спектра электронных устройств. Серия отличается высоким КПД, низким потреблением холостого хода и соответствует требованиям EU ErP и CoC версии 5. Корпус выполнен из трудногорючего пластика с классом воспламеняемости 94V-0, что повышает уровень электробезопасности.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская вилка, источник питания класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие EU ErP и требованиям CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Наличие модели 54 В для питания PoE, как опция для серии.
- Доступны различные варианты быстро сменяемых DC-разъёмов.
- Трёхлетний ресурсный срок эксплуатации по данным документа.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания PoE.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0–1 А |
| Номинальная выходная мощность | 18 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| КПД, типовое значение | 86% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,5 А / 115 В переменного тока; 0,25 А / 230 В переменного тока |
| Пусковой ток, максимум | Холодный старт 30 А / 115 В переменного тока; 45 А / 230 В переменного тока |
| Ток утечки, максимум | 0,25 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 120–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим прерывистого восстановления, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, короткое замыкание на выходе |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | 450 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Помехоэмиссия
| Параметр | Стандарт | Уровень |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные импульсы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Устойчивость к наведённым ВЧ помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Механические параметры
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм |
| Масса | 150 г |
| Упаковка | 60 шт. / 10 кг / картонная коробка |
Исполнение кабеля
| Параметр | Значение |
| Кабель для 5–12 В моделей серии | UL 2468, 20 AWG, 1000+150/-0 мм |
| Кабель для 15–48 В моделей серии | UL 2468, 24 AWG, 1500+150/-0 мм |
Разъём постоянного тока
| Параметр | Значение |
| Стандартный разъём | P1J |
| Тип | Вилка для стандартной модели, тип tuning fork |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение постоянного тока устанавливается в точке измерения на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
5. Стабилизация по линии измеряется при изменении от низкого уровня сети к высокому при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для выполнения испытаний ЭМС следует использовать методику, приведённую в руководстве по испытаниям компонентных источников питания.
Дополнительная информация по варианту P1J: стандартный DC-разъём P1J применяется для исполнения с тюнинг-вилкой; дополнительные варианты разъёмов доступны по заказу и через сменные аксессуары.
