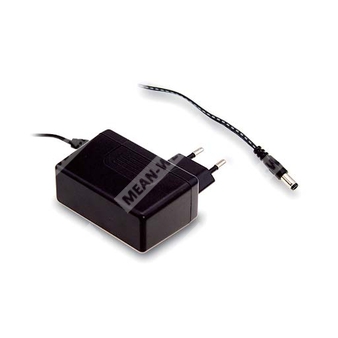

SGA18E24-P1J - сверхтонкий настенный AC-DC адаптер на 24 В с европейской вилкой и выходным током 0,75 А.
SGA18E24-P1J — это одновыходовой сетевой AC-DC адаптер повышенной надежности, выполненный в сверхтонком настенном исполнении. Модель предназначена для преобразования переменного напряжения сети в стабилизированное постоянное напряжение 24 В при токе до 0,75 А. Изделие оснащено стандартной европейской двухконтактной вилкой и DC-разъемом типа P1J.
Расшифровка партномера
| Элемент партномера | Значение |
| SGA | Серия сверхтонких настенных адаптеров Mean Well |
| 18 | Номинальная мощность 18 Вт |
| E | Европейская 2-контактная сетевая вилка |
| 24 | Выходное напряжение 24 В |
| P1J | Тип выходного DC-разъема P1J |
Назначение
Источник питания для потребительской электроники, телекоммуникационного оборудования, офисной техники, промышленного оборудования и устройств питания PoE.
Особенности
- Сверхтонкое настенное исполнение.
- Широкий диапазон входного напряжения сети.
- 2-контактная европейская вилка, класс II.
- Нулевое потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Наличие версии на 54 В для питания PoE в линейке серии.
- Возможность выбора других DC-разъемов через опциональные кабели и переходники.
Описание
SGA18E представляет собой серию сверхтонких настенных одновыходных адаптеров «зеленого» исполнения, компактных и удобных для переноски. Серия выполнена как источник питания класса II без защитного заземления и комплектуется стандартной европейской 2-контактной вилкой. Диапазон входного напряжения составляет от 90 до 264 В переменного тока. Серия включает модели с выходным напряжением от 5 до 48 В постоянного тока, что позволяет использовать изделия для широкого круга потребительских электронных устройств.
Благодаря КПД до 86,5% и крайне низкому потреблению холостого хода менее 0,075 Вт, адаптер соответствует требованиям EU ErP и CoC version 5. Конструкция рассчитана на соблюдение международных требований безопасности, а корпус из трудногорючего пластика класса 94V-0 повышает эксплуатационную безопасность.
Основные параметры
| Параметр | Значение для SGA18E24-P1J |
| Модель безопасности | SGA18E24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,75 А |
| Диапазон выходного тока | 0 ... 0,75 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| КПД типовое | 86,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В переменного тока |
| Диапазон частоты сети | 47 ... 63 Гц |
| Потребляемый ток | 0,25 А / 230 В AC; 0,5 А / 115 В AC |
| Пусковой ток | 30 А / 115 В AC; 45 А / 230 В AC, холодный старт |
| Ток утечки | 0,25 мА / 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Диапазон регулирования тока | 0 ... 0,75 А |
| Максимальная выходная мощность | 18 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 1500 мс, 30 мс, 10 мс при 230 В AC и полной нагрузке; 1500 мс, 30 мс, 10 мс при 115 В AC и полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 120 ... 180% от номинальной выходной мощности; режим защиты: прерывистый, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ... 140% от номинального выходного напряжения; защита: ограничение стабилитроном, выходное короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ... 40 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в сутки |
| MTBF | 450 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 4242 В DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые электрические переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм |
| Конструкция | Настенный адаптер |
| Тип сетевой вилки | 2-контактная европейская вилка |
| Тип выходного разъема | P1J |
| Длина кабеля | UL 2468 24 AWG, 1500 +150/-0 мм для 15 В ... 48 В |
Упаковка
| Параметр | Значение |
| Масса | 150 г |
| Количество в коробке | 60 шт. |
| Масса коробки | 10 кг |
| Тара | Картонная коробка |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется на концах DC-разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от минимального к максимальному уровню входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% от номинальной.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно повторно подтверждать соответствие всей системы требованиям ЭМС.
Сведения о выходном разъеме
Для модели SGA18E24-P1J установлен стандартный DC-разъем P1J. Тип P1J относится к вилке с наружным диаметром 5,5 мм, внутренним диаметром 2,1 мм и длиной 11 мм. Полярность: центр положительный.
