SGA18E48-P1J

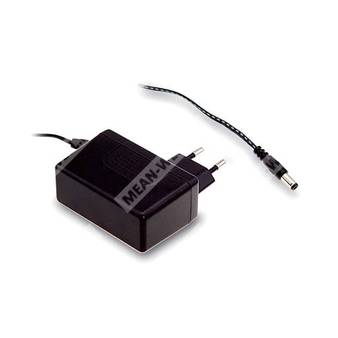

SGA18E48-P1J - сверхтонкий настенный AC-DC адаптер на 18 Вт с выходом 48 В и европейской вилкой 2P.
Назначение и краткое описание
SGA18E48-P1J представляет собой компактный сверхтонкий настенный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания электронной аппаратуры, телекоммуникационного оборудования, офисных и промышленных систем, а также устройств энергоснабжения по PoE.
Модель относится к серии SGA18E, выполнена в классе II, не имеет защитного заземления, оснащена стандартной европейской двухконтактной вилкой и рассчитана на универсальный сетевой вход 90…264 В переменного тока.
Расшифровка партномера
| SGA | Серия источников питания |
| 18E | Номинальная мощность 18 Вт, исполнение серии E |
| 48 | Выходное напряжение 48 В постоянного тока |
| P1J | Тип выходного разъема: стандартный штекер с туннельной вилкой, 2,1 × 5,5 × 11 мм |
Особенности
- Сверхтонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- Двухполюсная европейская вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Для PoE доступна модель на 54 В в составе серии.
- Возможность выбора различных DC-штекеров через аксессуары быстрой адаптации.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная инфраструктура.
- Промышленное оборудование.
- Оборудование источников питания для PoE.
Выходные параметры
| Параметр | Значение |
| Партномер | SGA18E48-P1J |
| Модель безопасности | SGA18E48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,375 А |
| Диапазон тока | 0…0,375 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 120 мВп-пик |
| Допуск по напряжению | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| КПД тип. | 87,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока |
| Диапазон частоты | 47…63 Гц |
| Входной ток | 0,25 А при 230 В AC |
| Входной ток | 0,5 А при 115 В AC |
| Пусковой ток | Холодный старт 45 А при 230 В AC |
| Пусковой ток | Холодный старт 30 А при 115 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время включения, нарастания и удержания | 1500 мс, 30 мс, 10 мс при 230 В AC и полной нагрузке |
| Время включения, нарастания и удержания | 1500 мс, 30 мс, 10 мс при 115 В AC и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 120…180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выходное короткое |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z, в течение 60 мин на каждую ось |
Надежность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | 450 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 4242 В DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Импульсные быстрые переходные процессы | Уровень 2, 1 кВ |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Сурж помехоустойчивость | Уровень 3, 1 кВ L-N |
| Помехоустойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса | 150 г |
| Упаковка | 60 шт. / 10 кг / картонная коробка |
| Входная вилка | 2-полюсная европейская |
| Выходной разъем | P1J |
| Выходной штекер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель | UL 2468, 24 AWG, 1500+150/-0 мм для 15…48 В |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение постоянного тока задается на контрольной точке по терминалу штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
6. Регулирование по нагрузке измеряется в диапазоне 10…100% от номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС всей системы.
Дополнительные сведения по разъему и кабелю
Стандартное исполнение SGA18E48-P1J предусматривает DC-штекер типа P1J. Для серии также доступны варианты сменных DC-разъемов по заказу или через быстросменный адаптер, но для данного партномера используется именно P1J.
Подключение выполнено по схеме с положительным центральным контактом. Исполнение P1J относится к вилке для стандартной модели, размер 2,1 × 5,5 × 11 мм, туннельный тип.
