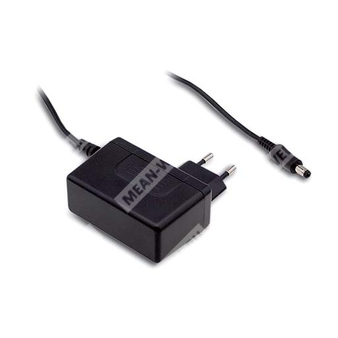

SGA40E05-P1J - компактный 40-Вт AC-DC адаптер 5 В для настенного монтажа с европейской вилкой и выходным разъёмом P1J.
Расшифровка партномера
| Сегмент | Расшифровка |
| SGA | Серия источников питания SGA |
| 40E | Номинальная мощность 40 Вт; европейская 2-контактная сетевая вилка |
| 05 | Выходное напряжение 5 В постоянного тока |
| P1J | Тип выходного штекера: стандартный штекер 2,1 × 5,5 × 11 мм, центр положительный |
Общее назначение
SGA40E05-P1J — это ультратонкий сетевой AC-DC адаптер настенного исполнения с одним выходом 5 В, предназначенный для питания потребительской электроники, телекоммуникационного, офисного и промышленного оборудования, а также устройств питания PoE.
Описание
Серия SGA40E представляет собой 40-Вт ультратонкие адаптеры настенного монтажа с одним выходом, ориентированные на компактное и удобное применение. Модель SGA40E05-P1J относится к классу II, не содержит защитного заземления, оснащена стандартной европейской 2-контактной сетевой вилкой и рассчитана на широкий диапазон входного напряжения от 90 до 264 В переменного тока.
Конкретно исполнение SGA40E05-P1J обеспечивает выход 5 В постоянного тока при номинальном токе 5 А. Серия отличается высоким КПД, очень низким потреблением на холостом ходу и соответствует требованиям по энергоэффективности класса VI, а также требованиям EU ErP и CoC version 5.
Корпус выполнен из полностью закрытого пластика с применением трудногорючего материала класса 94V-0. Изделие оснащено встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Ультратонкое исполнение.
- Широкий диапазон входного напряжения.
- 2-контактная европейская сетевая вилка, класс II.
- Потребление на холостом ходу менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступность исполнения 54 В для PoE в серии.
- Возможность применения различных DC-штекеров через аксессуары или заказное исполнение.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Источники питания для оборудования PoE.
Параметры выхода
| Параметр | Значение для SGA40E05-P1J |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0–5 А |
| Номинальный ток | 5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±5,0% |
| Диапазон регулирования напряжения | Нет отдельного диапазона в документе; модель фиксированного выхода 5 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Время запуска, нарастания и удержания | 1500 мс, 100 мс, 10 мс при 230 В переменного тока, полной нагрузке; 1500 мс, 100 мс, 10 мс при 115 В переменного тока, полной нагрузке |
Параметры эффективности
| Параметр | Значение |
| Типовой КПД | 83% |
| КПД при 5 В исполнении | 83% |
Защиты
| Вид защиты | Параметры и работа |
| Перегрузка | 110–250% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; тип защиты — ограничение стабилитроном, выход закорочен |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность и срок службы
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузка, 40 °C, 12 часов в сутки |
| MTBF | Не менее 400 тыс. часов по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение | I/P-O/P: 4242 В постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость — излучение
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
Электромагнитная совместимость — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Механические размеры
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса | 165 г |
| Упаковка | 60 шт. / 13 кг / картонная коробка |
Конструктивное исполнение кабеля и штекера
Для исполнения SGA40E05-P1J используется DC-штекер P1J. Это стандартный штекер типа tuning fork с размерами 2,1 × 5,5 × 11 мм, с центральной положительной полярностью. В документе указано, что доступны и другие типы DC-штекеров по заказу или через сменные аксессуары.
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, 25 °C и 70% RH окружающей среды. |
| 2 | Выходное напряжение DC задаётся в точке измерения на клемме штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 | Линейная стабилизация измеряется при переходе от низкого к высокому сетевому напряжению при номинальной нагрузке. |
| 6 | Нагрузочная стабилизация измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa. |
| 8 | Источnik питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
