SGA40E12-P1J - импульсный настенный AC-DC адаптер 12 В, 3,33 А, 40 Вт с европейской вилкой и разъёмом P1J.

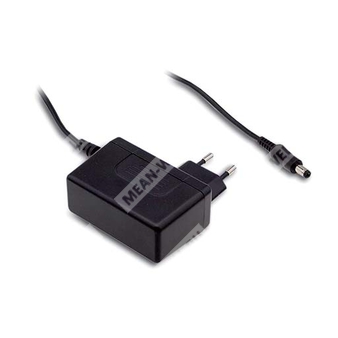

SGA40E12-P1J — это компактный ультратонкий настенный источник питания переменного/постоянного тока мощностью 40 Вт, предназначенный для питания электронной аппаратуры от сети переменного тока с универсальным входом. Изделие выполнено в закрытом пластиковом корпусе, соответствует классу II, оснащено двухконтактной европейской сетевой вилкой и стандартным выходным штекером P1J.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| SGA | Серия источников питания Mean Well SGA |
| 40E | Номинальная мощность 40 Вт, европейская 2-контактная сетевая вилка |
| 12 | Выходное напряжение 12 В постоянного тока |
| P1J | Тип выходного DC-разъёма: стандартный штекер, 2,1 × 5,5 × 11 мм |
Назначение
Источник питания предназначен для бытовой и промышленной электронной аппаратуры, телекоммуникационного оборудования, офисных систем, промышленной техники и устройств питания оборудования PoE.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная европейская сетевая вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступен вариант на 54 В для PoE.
- Доступны различные сменные DC-штекеры через аксессуары quick adapter или по заказу.
Описание
SGA40E12-P1J представляет собой одно-выходной зелёный адаптер серии SGA40E мощностью 40 Вт, выполненный в ультратонком настенном форм-факторе. Серия предназначена для компактных устройств, где важны малые габариты, низкое собственное потребление и высокая надёжность. Модель относится к классу II и не имеет заземляющего контакта. На входе допускается работа от сетевого напряжения 90...264 В переменного тока.
Серия SGA40E ориентирована на питание потребительской электроники, телекоммуникационных устройств, офисного оборудования, промышленной аппаратуры и источников питания для PoE. Высокий КПД до 89% и низкая мощность холостого хода обеспечивают снижение тепловыделения и эксплуатационных потерь. Конструкция рассчитана на эксплуатацию в закрытом пластиковом корпусе с повышенными требованиями к безопасности.
Таблица расшифровки параметров
| Параметр | Значение |
| Серия | SGA40E |
| Номинальная мощность | 40 Вт |
| Выходное напряжение | 12 В |
| Тип сетевой вилки | Европейская 2-контактная |
| Тип выходного разъёма | P1J |
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 3,33 А |
| Диапазон выходного тока | 0...3,33 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока |
| Диапазон входной частоты | 47...63 Гц |
| Потребляемый входной ток | 1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный пуск |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Эффективность и режимы работы
| Параметр | Значение |
| КПД, типовое | 86,5% |
| Время включения, нарастания и удержания | 1500 мс, 100 мс, 10 мс при 230 В переменного тока и полной нагрузке; 1500 мс, 100 мс, 10 мс при 115 В переменного тока и полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110...250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | 110...140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне, выходное короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+50 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
ЭМС
| Параметр | Норма / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| RF-поле, устойчивость | Уровень 2, 3 В/м |
| EFT, быстрые переходные процессы | Уровень 2, 1 кВ |
| Импульсные помехи | Уровень 1, 3 В |
| Импульсные помехи по сети | Уровень 3, 1 кВ L-N |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Механические параметры
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм |
| Масса | 165 г |
| Упаковка | 60 шт. / 13 кг / картонная коробка |
Выходной разъём
| Параметр | Значение |
| Тип стандартного штекера | P1J |
| Размеры штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на разъёме при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установку, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 | Линейная стабилизация измеряется от низкого к высокому уровню сети при номинальной нагрузке. |
| 6 | Нагрузочная стабилизация измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать график дерейтирования. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС. |
Дополнительные сведения по исполнению кабеля и разъёмам
Для данной серии доступны сменные варианты DC-разъёмов через заказную конфигурацию кабеля или аксессуар quick adapter. Для штекеров типа P1J допускаются стандартные варианты с параметрами 5,5 мм по наружному диаметру, 2,1 мм по внутреннему диаметру и длиной 9,5 или 11,0 мм в зависимости от исполнения. Для разъёма P1J указан вариант с токовой нагрузкой до 7,5 А для quick adapter аксессуара.
