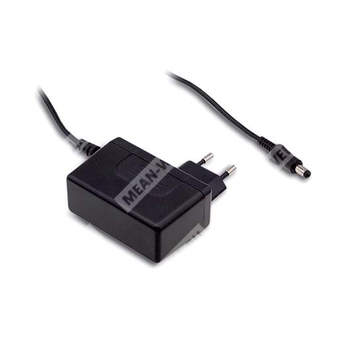

SGA40E15-P1J - компактный 40-Вт AC/DC адаптер на 15 В с европейской вилкой и выходным разъёмом P1J для питания электронных устройств.
Назначение: сетевой AC/DC источник питания настенного исполнения с одним выходом, предназначенный для питания потребительской электроники, телекоммуникационного и промышленного оборудования, а также оборудования для питания PoE.
Расшифровка партномера
| Элемент партномера | Значение |
| SGA | Серия SGA, компактные настенные адаптеры Mean Well |
| 40E | Номинальная мощность 40 Вт, европейская вилка переменного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
| P1J | Тип выходного DC-разъёма P1J, стандартный вариант |
Описание
SGA40E15-P1J относится к серии ультратонких настенных AC/DC адаптеров с одним выходом. Устройство выполнено в компактном корпусе и предназначено для удобного переносного применения. Это источник питания класса II без заземляющего контакта, оснащённый стандартной двухконтактной европейской вилкой AC и принимающий универсальный диапазон входного напряжения от 90 до 264 В переменного тока.
Серия обеспечивает несколько вариантов выходного напряжения от 5 В до 48 В постоянного тока, а модификация SGA40E15-P1J рассчитана на 15 В. Для данной версии заявлена высокая энергетическая эффективность, низкое потребление без нагрузки и соответствие требованиям EU ErP и CoC версии 5. Корпус выполнен из трудногорючего пластика с классом воспламеняемости 94V-0, что повышает уровень электрической и пожарной безопасности.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока, полный диапазон.
- 2-контактная европейская вилка, устройство класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Наличие вариантов DC-разъёмов через аксессуары быстрого подключения.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и оборудование.
- Промышленное оборудование.
- Оборудование питания PoE.
Параметры изделия
| Параметр | Значение для SGA40E15-P1J |
| Партномер заказа | SGA40E15-P1J |
| Модель безопасности | SGA40E15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 2,66 А |
| Диапазон тока | 0 ~ 2,66 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 1 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток | 40 А / 115 В AC; 70 А / 230 В AC, холодный старт |
| Ток утечки | 0,25 мА / 240 В AC |
| Время установки, нарастания, удержания | 1500 мс, 100 мс, 10 мс / 230 В AC при полной нагрузке; 1500 мс, 100 мс, 10 мс / 115 В AC при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В постоянного тока |
| Номинальный ток | 2,66 А |
| Диапазон тока | 0 ~ 2,66 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| КПД тип. | 86,5% |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 250% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты по перенапряжению | Ограничение стабилитроном, выходное короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | не менее 400 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса | 165 г |
| Упаковка | 60 шт. / 13 кг / CARTON |
| Тип AC-вилки | 2-контактная европейская вилка |
| Тип выходного разъёма | P1J |
| Размер разъёма P1J | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Длина кабеля | Стандартно 1500+150/−0 мм для 18 В ~ 48 В; для 5 В ~ 15 В применяется UL 2468 18AWG 1000+150/−0 мм |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, утверждено |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32), класс B |
| Излучаемая эмиссия | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к RF-полю | Уровень 2, 3 В/м |
| EFT bursts | Уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ L-N |
| Устойчивость к кондуктивным помехам | Уровень 3, 3 В |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%, если не оговорено иное.
- Выходное напряжение измеряется на конце разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулировку по линии и по нагрузке.
- Регулировка по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
