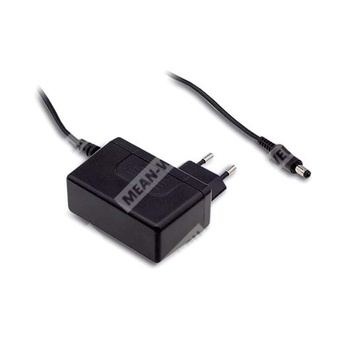

SGA40E18-P1J - сверхкомпактный настенный AC-DC адаптер мощностью 40 Вт с выходом 18 В и штекером P1J.
SGA40E18-P1J — это однофазный сетевой AC-DC источник питания настенного исполнения серии SGA40E, предназначенный для питания потребительской, телекоммуникационной, офисной и промышленной электроники. Модель выполнена в ультратонком корпусе, относится к классу II, оснащена европейской 2-контактной сетевой вилкой и обеспечивает стабилизированное выходное напряжение 18 В постоянного тока.
Расшифровка партномера
| Позиция в партномере | Обозначение | Значение |
| Серия | SGA | Серия настенных адаптеров |
| Номинальная мощность | 40 | 40 Вт |
| Исполнение серии | E | SGA40E, ультратонкая настенная модификация |
| Выходное напряжение | 18 | 18 В постоянного тока |
| Тип выходного разъема | P1J | Стандартный штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
Назначение и особенности
- Ультратонкое настенное исполнение.
- Универсальный вход переменного тока полного диапазона.
- Европейская 2-контактная сетевая вилка.
- Класс II, без защитного заземления.
- Низкое потребление холостого хода.
- Энергоэффективность уровня VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные варианты DC-штекеров через заказную комплектацию или быстросменный адаптер.
Описание
SGA40E18-P1J относится к серии компактных одно-выходных «зелёных» адаптеров, рассчитанных на питание устройств, где важны малые габариты, высокий КПД и минимальное потребление в режиме холостого хода. Диапазон входного напряжения составляет 90–264 В переменного тока, что позволяет использовать изделие в сетях с широким разбросом параметров. Номинальное выходное напряжение модели — 18 В постоянного тока, номинальный ток — 2,22 А, максимальная выходная мощность — 40 Вт.
Изделие сертифицировано по международным требованиям безопасности, предназначено для длительной непрерывной эксплуатации и применяется в потребительской электронике, телекоммуникационном оборудовании, офисной технике, промышленной аппаратуре и системах питания оборудования PoE.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
- Оборудование питания для PoE.
Параметры выходной части
| Параметр | Значение для SGA40E18-P1J |
| Выходное напряжение | 18 В |
| Номинальный ток | 2,22 А |
| Диапазон тока | 0–2,22 А |
| Номинальная мощность | 40 Вт |
| Максимальные пульсации и шум | 120 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
Параметры входной части
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый входной ток | 1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Эффективность
| Параметр | Значение |
| КПД, тип. | 87% |
Параметры защиты
| Вид защиты | Условие срабатывания | Характеристика |
| Перегрузка | 110–250% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения | Ограничение с помощью стабилитрона, выходное короткое замыкание |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Переходные быстрые импульсы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Помехоустойчивость по кондуктивному РЧ | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Размеры, масса и упаковка
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса | 165 г |
| Упаковка | 60 шт. / 13 кг / картонная коробка |
Разъём и кабель
| Параметр | Значение |
| Тип выходного штекера | P1J |
| Геометрия штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центр «плюс» |
| Длина кабеля | 1500 мм +150 / -0 мм |
| Тип провода | UL 2468 |
| Сечение провода | 18AWG для 5–15 В; 20AWG для 18–48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне 10–100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
