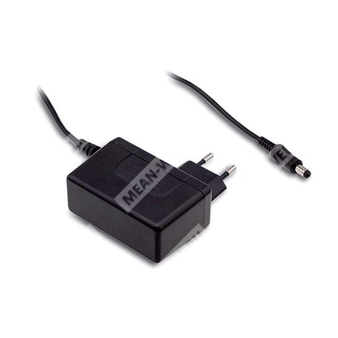

SGA40E24-P1J - 40-ваттный сверхтонкий настенный AC-DC адаптер с выходом 24 В и европейской вилкой P1J.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SGA | Серия настенных адаптеров Mean Well SGA |
| 2 | 40E | Номинальная мощность 40 Вт, исполнение серии E |
| 3 | 24 | Номинальное выходное напряжение 24 В постоянного тока |
| 4 | P1J | Тип выходного разъёма P1J, стандартный тюнинг-вилочный штекер |
Описание
SGA40E24-P1J — это 40-ваттный сверхтонкий настенный одновыходной источник питания класса II, предназначенный для питания потребительской, телекоммуникационной, офисной и промышленной аппаратуры. Изделие оснащено стандартной двухконтактной европейской сетевой вилкой и рассчитано на работу от универсальной сети переменного тока 90–264 В.
Серия ориентирована на компактные решения с низким потреблением энергии в режиме холостого хода, высокой эффективностью и выполнением требований по энергоэффективности. Для данной модификации предусмотрен выход 24 В постоянного тока и стандартный выходной штекер P1J.
Характеристики
- Сверхтонкое настенное исполнение.
- Универсальный вход переменного тока полного диапазона.
- Двухполюсная европейская вилка, изделие класса II.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности: VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Возможность применения с оборудованием PoE для версии 54 В в серии.
- Доступны различные варианты выходных DC-разъёмов как аксессуары.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания для PoE.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,66 А |
| Диапазон выходного тока | 0–1,66 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Эффективность типовая | 88% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим икота, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Ограничение стабилитроном, выходное короткое замыкание |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | −20…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузки при 40 °C, 12 часов в день |
| MTBF | 400 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Импульсные помехи EFT | Уровень 2, 1 кВ |
| Импульсная помеха от перенапряжения | Уровень 3, 1 кВ L-N |
| Проводимая восприимчивость | Уровень 3, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 75,5 × 32 × 47,5 мм |
| Масса | 165 г |
| Упаковка | 60 шт. / 13 кг / картонная коробка |
| Тип сетевой вилки | 2-контактная европейская вилка |
| Тип выходного разъёма | P1J |
| Тип кабеля | UL 2468, 18AWG, 1000+150/−0 мм для 5–15 В; UL 2468, 20AWG, 1500+150/−0 мм для 18–48 В |
Назначение выходного разъёма P1J
Для модификации SGA40E24-P1J установлен стандартный DC-разъём P1J. Это штекер тюнинг-вилочного типа, с наружным диаметром 5,5 мм, внутренним диаметром 2,1 мм и длиной 11 мм. Полярность: центр положительный.
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется на конце штекера и при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется при изменении входа от нижнего к верхнему значению на номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать кривую снижения нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
