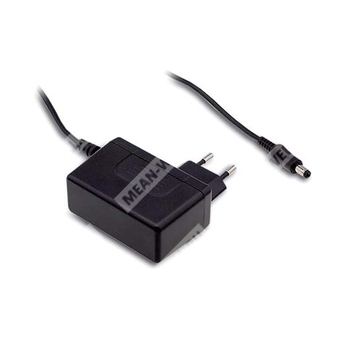

SGA40E48-P1J - 40 Вт AC/DC адаптер 48 В с евровилкой и цилиндрическим выходным разъёмом P1J
40 Вт AC/DC адаптер, 48 В, с европейской двухконтактной вилкой и выходным разъёмом P1J.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SGA | Серия источников питания SGA |
| 2 | 40E | Номинальная мощность 40 Вт, серия E |
| 3 | 48 | Номинальное выходное напряжение 48 В |
| 4 | P1J | Тип выходного штекера: цилиндрический, 2.1 × 5.5 × 11 мм |
Общее описание
SGA40E48-P1J представляет собой ультратонкий настенный AC/DC адаптер серии SGA40E, предназначенный для питания внешней нагрузки от сети переменного тока. Изделие относится к классу II, не имеет заземляющего контакта и оснащено стандартной двухконтактной европейской вилкой. Серия рассчитана на универсальный вход 90…264 В AC и содержит исполнения с выходным напряжением от 5 до 48 В DC. Модификация SGA40E48-P1J обеспечивает выход 48 В DC и комплектуется штатным DC-разъёмом P1J.
Устройство ориентировано на применение в потребительской электронике, телекоммуникационном оборудовании, офисной технике, промышленной аппаратуре и системах питания нагрузки PoE. Заявлены высокий КПД, малое энергопотребление на холостом ходу, соответствие требованиям EU ErP и CoC Version 5, а также встроенные функции защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Ультратонкое исполнение.
- Универсальный диапазон входного напряжения.
- Европейская двухконтактная вилка, класс II.
- Потребление без нагрузки менее 0.075 Вт.
- Энергоэффективность уровня VI.
- Соответствие EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Вариант 54 В доступен для PoE.
- Доступны различные сменные DC-разъёмы.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Источники питания для оборудования PoE.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В DC |
| Номинальный ток | 0.83 А |
| Диапазон тока | 0…0.83 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±2.0% |
| КПД тип. | 89% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1 А при 115 В AC; 0.5 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Ток утечки | 0.25 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110…250% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения |
| Тип защиты по перенапряжению | Ограничение стабилитроном, выход короткозамкнут |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | не менее 400 тыс. ч по MIL-HDBK-217F (25 °C) |
Электробезопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Параметр | Уровень |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-устойчивость к полю | Уровень 2, 3 В/м |
| Импульсные помехи EFT | Уровень 2, 1 кВ |
| Существенный импульс перенапряжения | Уровень 1, 1 кВ L-N |
| Устойчивость к проводимым помехам | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 75.5 × 32 × 47.5 мм (Д × Ш × В) |
| Масса | 165 г |
Упаковка
| Параметр | Значение |
| Количество в коробке | 60 шт. |
| Масса коробки | 13 кг |
| Тип упаковки | Картонная коробка |
Разъём и конструкция выхода
Для данной модификации установлен стандартный DC-разъём P1J. Для P1J указаны размеры 2.1 × 5.5 × 11 мм. Полярность обозначена как центральный контакт «+».
Механическое исполнение
Блок выполнен в закрытом пластиковом корпусе настенного исполнения. Входной кабель выполнен с европейской двухконтактной вилкой. Для выходного кабеля в документе также приведены стандартные типы проводов серии UL 2468; для исполнений 5…15 В используется 18AWG длиной 1000+150/-0 мм, для 18…48 В — 20AWG длиной 1500+150/-0 мм.
Примечания
| № | Текст |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, 25 °C и 70% RH окружающей среды. |
| 2 | Выходное напряжение измеряется на конце разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает отклонение при включении, регулирование по линии и по нагрузке. |
| 5 | Регулирование по линии измеряется от минимального до максимального сетевого напряжения при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется в диапазоне 10…100% от номинальной нагрузки. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС. |
