SGA60E05-P1J
снят с производства

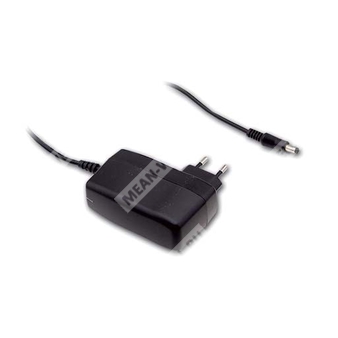

SGA60E05-P1J - компактный 60-ваттный сетевой AC/DC адаптер с выходом 5 В и разъёмом P1J.
Назначение и общая характеристика
SGA60E05-P1J — это сверхтонкий настенный AC/DC адаптер серии SGA60E с одним выходом, предназначенный для питания электронной аппаратуры от сети переменного тока. Модель выполнена в классе II, оснащена стандартной европейской двухконтактной вилкой и поставляется с DC-штекером типа P1J.
Расшифровка партномера
| Обозначение | Расшифровка |
| SGA | Серия адаптеров |
| 60E | Номинальная мощность серии 60 Вт, исполнение серии E |
| 05 | Выходное напряжение 5 В |
| P1J | Тип DC-штекера: стандартный вариант 2,1 × 5,5 × 11 мм, тип P1J |
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока, полный диапазон.
- 2-контактная европейская вилка, источник питания класса II.
- Потребление без нагрузки менее 0,075 Вт для диапазона 5–7,5 В.
- Уровень энергоэффективности VI.
- Соответствие требованиям ЕС ErP и CoC версии 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодный индикатор включения.
- Возможность применения модели 54 В для PoE, как опция серии.
- Доступны различные переходники и варианты DC-штекеров.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Оборудование питания для PoE.
Описание
SGA60E05-P1J относится к серии компактных настенных одновыходных адаптеров повышенной надежности. Конструкция ориентирована на малые габариты и удобство переноски. Устройство рассчитано на работу от сети 90–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 5 В постоянного тока. Модель соответствует международным требованиям безопасности и электромагнитной совместимости, а также использует огнестойкий корпус из пластика 94V-0.
Электрические параметры
Выход
| Параметр | Значение |
| Партномер | SGA60E05-P1J |
| Сертифицированная модель | SGA60E05 |
| Выходное напряжение | 5 В |
| Номинальный ток | 6 А |
| Диапазон тока нагрузки | 0–6 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 1,5 А / 115 В переменного тока; 0,75 А / 230 В переменного тока |
| Пусковой ток | 40 А / 115 В переменного тока; 80 А / 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА / 240 В переменного тока |
| КПД типовое | 83,5% |
Защита
| Параметр | Значение |
| Перегрузка | 110–200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выходное короткое замыкание |
Динамические и временные параметры
| Параметр | Значение |
| Время установки, нарастания и удержания | 2500 мс, 50 мс, 10 мс при 230 В переменного тока, полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, ресурс и габариты
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузка, 40 °C, 12 часов/сутки |
| MTBF | 400 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 93,5 × 35 × 51,5 мм (Д × Ш × В) |
| Масса | 250 г |
| Упаковка | 60 шт. / 17 кг / картонная коробка |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) класс B; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
Устойчивость к помехам
| Параметр | Уровень |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | Уровень 2, 1 кВ |
| Скачки напряжения | Уровень 1, 1 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется на контактах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ конденсаторами.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется при переходе от нижнего к верхнему значению сети на номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо использовать кривую дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное устройство должно быть повторно проверено на соответствие директивам ЭМС.
Конструкция и подключение
Стандартный DC-штекер P1J имеет размеры 2,1 × 5,5 × 11 мм и полярность C+.
Также для серии предусмотрены альтернативные DC-разъёмы и переходники по заказу. Для модели P1J указан ток переходников до 7,5 А максимум.
Ключевые сведения по модели SGA60E05-P1J
- Серия: SGA60E.
- Номинальная мощность серии: 60 Вт.
- Выход: 5 В постоянного тока.
- Ток: 6 А.
- Исполнение: настенный адаптер, класс II.
- Вилка входа: европейская 2-контактная.
- Выходной разъём: P1J.
