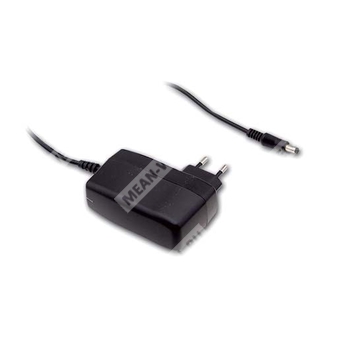

SGA60E07-P1J - сверхтонкий настенный AC/DC адаптер на 60 Вт с выходом 7,5 В и европейской вилкой.
SGA60E07-P1J — настенный одновыходный AC/DC адаптер серии SGA60E мощностью 60 Вт, предназначенный для питания промышленной, телекоммуникационной и потребительской электроники. Модификация оснащена двухконтактной европейской сетевой вилкой и штекером постоянного тока типа P1J.
Расшифровка партномера
| Элемент | Расшифровка |
| SGA | Серия адаптеров |
| 60E | Номинальная мощность 60 Вт, серия E |
| 07 | Выходное напряжение 7,5 В |
| P1J | Тип выходного DC-разъема: P1J, стандартный штекер 2,1 × 5,5 × 11 мм |
Назначение и особенности
- Сверхтонкое настенное исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная европейская вилка, класс II.
- Очень низкое потребление холостого хода.
- Соответствие уровню энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодная индикация включения.
- Возможность применения в PoE для модели 54 В, как опция серии.
- Наличие аксессуаров для быстрой смены DC-штекера.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование для подачи питания по PoE.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный выходной ток | 6 А |
| Диапазон выходного тока | 0 ~ 6 А |
| Номинальная выходная мощность | 45 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 2500 мс, 50 мс, 10 мс при 115 В AC; 2500 мс, 50 мс, 10 мс при 230 В AC |
| КПД тип. | 85% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Частота сети | 47 ~ 63 Гц |
| Входной ток | 1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток | 40 А при холодном старте, 115 В AC; 80 А, 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110 ~ 200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выходное короткое замыкание |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузка, 40 °C, 12 часов в день |
| MTBF | 400 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 93,5 × 35 × 51,5 мм (Д × Ш × В) |
| Масса | 250 г |
| Упаковка | 60 шт. / 17 кг / картонная коробка |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032(CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032(CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Воздействие | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, 1 кВ линия-нейтраль |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Подключение и исполнение выхода
| Параметр | Значение |
| Тип сетевой вилки | Европейская 2-контактная вилка |
| Тип выходного разъема | P1J |
| Исполнение штекера | Конический штекер постоянного тока |
| Размер штекера P1J | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
- Все параметры заданы при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от минимального до максимального сетевого напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтверждать соответствие всей системы требованиям ЭМС.
Сведения по DC-штекеру
Стандартный DC-штекер для модификации P1J применяется как штатное исполнение серии. Для серии предусмотрены также альтернативные варианты DC-штекеров по заказу, а также сменные адаптеры; они в состав данной модификации не входят.
