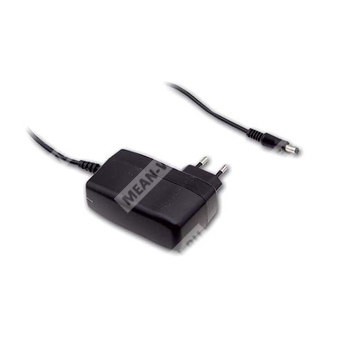

SGA60E09-P1J - компактный 60-Вт сетевой AC/DC адаптер 9 В с европейской вилкой и выходным разъёмом P1J.
Расшифровка партномера
| Обозначение | Расшифровка |
| SGA | Серия адаптеров Mean Well SGA |
| 60E | Номинальная мощность 60 Вт, европейская версия |
| 09 | Выходное напряжение 9 В постоянного тока |
| P1J | Стандартный выходной разъём типа P1J |
Назначение
SGA60E09-P1J представляет собой высоконадежный ультратонкий настенный AC/DC адаптер одиночного выхода серии SGA60E, предназначенный для питания потребительской электроники, телекоммуникационного оборудования, офисных систем, промышленной аппаратуры и устройств питания PoE.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская вилка, источник питания класса II.
- Низкое потребление мощности без нагрузки.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодный индикатор включения питания.
- Доступна версия 54 В для PoE.
- Доступны различные сменные варианты штекеров постоянного тока.
Описание
SGA60E09-P1J — это компактный и удобный для переноски 60-Вт настенный адаптер серии SGA60E, выполненный в ультратонком корпусе и относящийся к источникам питания класса II без заземляющего контакта. Модель оснащена стандартной 2-контактной европейской вилкой и принимает входное напряжение 90–264 В переменного тока. Серия рассчитана на широкий спектр потребительских устройств с выходными напряжениями от 5 В до 48 В постоянного тока.
Для модификации на 9 В используется выходной вариант SGA60E09-P1J. Устройство отличается эффективностью до 86,5% для данной модификации и низким потреблением мощности без нагрузки. Корпус выполнен из негорючего пластика класса 94V-0, что повышает безопасность эксплуатации. Изделие сертифицировано для международных стандартов безопасности и электромагнитной совместимости.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 9 В |
| Номинальный ток | 5,5 А |
| Диапазон тока | 0–5,5 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум, не более | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±5,0% |
| КПД, типовое значение | 86,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 1,5 А при 115 В переменного тока; 0,75 А при 230 В переменного тока |
| Пусковой ток, максимальный | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный пуск |
| Ток утечки, максимальный | 0,25 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 110–200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выход коротится |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Выдерживаемое напряжение | Вход–выход: 4242 В постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучение помех | BS EN/EN55032 (CISPR32) класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Параметр | Уровень / значение |
| Электростатический разряд | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Импульсные помехи EFT | Уровень 2, 1 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ L-N |
| Проведённая восприимчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Ресурс, надёжность, габариты и упаковка
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 93,5 × 35 × 51,5 мм (Д × Ш × В) |
| Масса | 250 г |
| Упаковка | 60 шт. / 17 кг / картонная коробка |
Подключение и исполнение
| Параметр | Значение |
| Тип вилки | 2-контактная европейская вилка |
| Тип выходного разъёма | P1J |
| Разъём P1J | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулировку по линии и регулировку по нагрузке.
- Регулировка по линии измеряется от минимального входного напряжения к максимальному при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; следует использовать кривую дерейтинга.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Сведения о выходном шнуре
Для стандартного исполнения используется кабель UL 2468 16AWG длиной 1000+150/−0 мм для моделей 5–18 В. Для моделей 24–48 В применяется кабель UL 2468 18AWG длиной 1500+150/−0 мм.
Сертификация и области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисные объекты и системы.
- Промышленное оборудование.
- Источники питания для PoE.
