SGA60E12-P1J
снят с производства

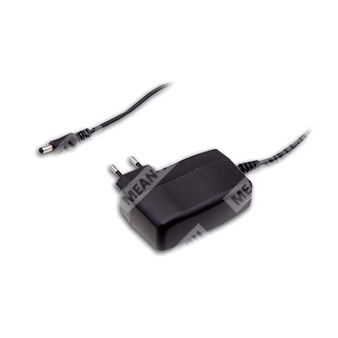

SGA60E12-P1J — компактный сетевой AC-DC адаптер 60 Вт на 12 В для промышленной и потребительской аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| SGA | Серия адаптеров питания |
| 60E | Номинальная мощность 60 Вт, исполнение серии SGA60E |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный штекер постоянного тока 2,1 × 5,5 × 11 мм, центр «плюс» |
Назначение и общее описание
SGA60E12-P1J — это высоконадежный ультратонкий настенный AC-DC адаптер серии SGA60E с одним выходом. Изделие рассчитано на питание потребительской электроники, телекоммуникационного оборудования, офисной техники, промышленной аппаратуры и устройств питания по PoE. Конструкция выполнена в полностью закрытом пластиковом корпусе, класс II, без заземляющего контакта, с европейской двухконтактной сетевой вилкой.
Модель поддерживает универсальный диапазон входного напряжения 90–264 В AC и предназначена для работы от сети 47–63 Гц. Для данного исполнения предусмотрен выход 12 В постоянного тока и стандартный DC-штекер P1J.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока полного диапазона.
- 2-контактная европейская сетевая вилка, класс II.
- Потребление без нагрузки менее 0,15 Вт для моделей 9–48 В.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодная индикация наличия питания.
- Для версии 54 В предусмотрена поддержка PoE, как опция.
- Доступны различные сменные DC-штекеры через аксессуар quick adapter или по индивидуальному заказу.
Сферы применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Источники питания для оборудования PoE.
Электрические параметры
| Параметр | Значение для SGA60E12-P1J |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0–5 А |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Время установки, нарастания, удержания | 2500 мс, 50 мс, 10 мс при 230 В AC; 2500 мс, 50 мс, 10 мс при 115 В AC, при полной нагрузке |
| КПД тип. | 87,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110–200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выходное короткое замыкание |
| Короткое замыкание | Предусмотрено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 000 ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4242 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2 класс A, BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-поле | Уровень 2, 3 В/м |
| EFT/Burst | Уровень 2, 1 кВ |
| Импульсные помехи | Уровень 1, 1 кВ L-N |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и перерывы напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты | 93,5 × 35 × 51,5 мм |
| Масса | 250 г |
| Упаковка | 60 шт. / 17 кг / картонная коробка |
Подключение и исполнение
| Параметр | Значение |
| Сетевой разъем | 2-контактная европейская вилка |
| Выходной штекер | P1J |
| Тип P1J | Стандартный штекер 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
| Полярность | Центр «плюс» |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Класс | Класс II, без FG |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую снижения мощности.
- Источнику питания требуется повторная проверка соответствия требованиям ЭМС в составе конечного оборудования.
