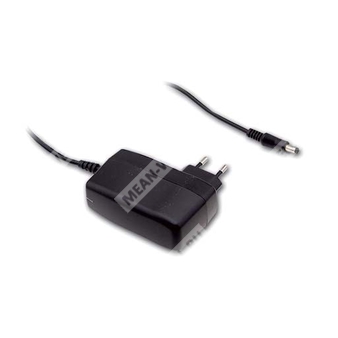

SGA60E15-P1J - малогабаритный сетевой AC-DC адаптер на 15 В постоянного тока с выходной мощностью 60 Вт.
Расшифровка партномера
| Позиция в партномере |
Обозначение |
Расшифровка |
| SGA |
Серия |
SGA60E, ультратонкий настенный адаптер |
| 60 |
Номинальная мощность |
60 Вт |
| E |
Тип входной сети |
Европейская версия с 2-контактной вилкой Euro plug |
| 15 |
Выходное напряжение |
15 В |
| P1J |
Тип выходного разъёма |
Штекер P1J |
Назначение и особенности
SGA60E15-P1J — однотактный источник питания переменного/постоянного тока серии SGA60E в настенном исполнении. Изделие предназначено для питания потребительской электроники, телекоммуникационного оборудования, офисных систем, промышленной аппаратуры и устройств PoE.
Конструкция выполнена в ультратонком полностью закрытом пластиковом корпусе. Устройство относится к классу II, не имеет защитного заземления и оснащено стандартной 2-контактной европейской сетевой вилкой. Для индикации наличия питания предусмотрен светодиод.
Модификация SGA60E15-P1J обеспечивает стабилизированное выходное напряжение 15 В постоянного тока, рассчитана на мощность до 60 Вт и имеет выходной разъём типа P1J.
Ключевые особенности
- Ультратонкое исполнение.
- Универсальный диапазон входного напряжения.
- 2-контактная европейская сетевая вилка, класс II.
- Потребление холостого хода менее 0,15 Вт для диапазона 9–48 В.
- Соответствие уровню энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодный индикатор включения.
- Доступность различных вариантов DC-разъёмов через аксессуар или кастомизацию.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и офисная инфраструктура.
- Промышленное оборудование.
- Источники питания для оборудования PoE.
Основные электрические параметры
| Параметр |
Значение для SGA60E15-P1J |
| Выходное напряжение |
15 В |
| Номинальный ток |
4 А |
| Диапазон тока нагрузки |
0–4 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум |
80 мВ п-п |
| Допуск выходного напряжения |
±3,0% |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±3,0% |
| КПД типовой |
87% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В переменного тока |
| Частота сети |
47–63 Гц |
| Входной ток |
1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки |
0,25 мА при 240 В AC |
| Время установления, нарастания, удержания |
2500 мс, 50 мс, 10 мс при 230 В AC; 2500 мс, 50 мс, 10 мс при 115 В AC, при полной нагрузке |
Защитные функции
| Параметр |
Значение |
| Перегрузка |
110–200% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Хикап-режим, автоматическое восстановление после устранения аварии |
| Перенапряжение |
110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение стабилитроном, выходное короткое замыкание |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20...+50 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-20...+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...40 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр |
Значение |
| Срок службы |
3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF |
не менее 400 000 ч по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
93,5 × 35 × 51,5 мм |
| Масса |
250 г |
| Упаковка |
60 шт. в коробке, 17 кг на коробку |
| Сетевой штекер |
2-контактная европейская вилка |
| Выходной разъём |
P1J |
| Кабель |
UL 2468, 16 AWG, 1000+150/-0 мм для 5–18 В |
Соответствие нормам и EMC
| Параметр |
Стандарт / уровень |
| Безопасность |
TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
Вход-выход: 4242 В DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС |
BS EN/EN55032(CISPR32), класс B; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Пусковой ток по гармоникам |
Класс A |
| Электростатический разряд |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 2, 1 кВ |
| Импульсные помехи |
Уровень 3, 1 кВ L-N |
| Проводимые помехи |
Уровень 2, 3 В |
| Магнитное поле |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 |
Выходное напряжение устанавливается в точке измерения на клеммах штекера при нагрузке 50%. |
| 3 |
Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ конденсаторами. |
| 4 |
Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 |
Линейная стабилизация измеряется от нижнего уровня сети к верхнему при номинальной нагрузке. |
| 6 |
Нагрузочная стабилизация измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 |
При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо проверять кривую дерейтингa. |
| 8 |
Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
Конструктив и подключение выходного разъёма
Для версии P1J применяется штекер 2,1 × 5,5 × 11 мм. Назначение контактов: центральный контакт — «плюс», наружная оболочка — «минус». Поставляется вариант с прямым исполнением штекера.
Сведения о совместимости и вариантах исполнения
Серия SGA60E допускает применение различных типов выходных разъёмов через заказную модификацию или через сменный адаптер. Для модификации SGA60E15-P1J в документации указан стандартный тип P1J.
