SGA60E18-P1J

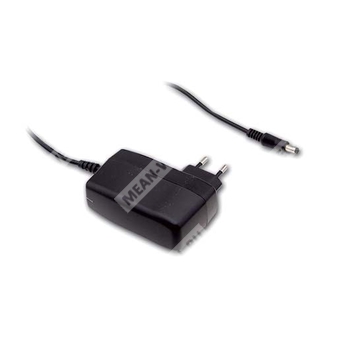

SGA60E18-P1J — ультратонкий сетевой AC-DC адаптер 60 Вт с выходом 18 В и штекером P1J.
SGA60E18-P1J — это компактный высоконадежный настенный AC-DC адаптер серии SGA60E, предназначенный для питания электронной аппаратуры от сети переменного тока с формированием стабилизированного постоянного напряжения 18 В.
Расшифровка партномера
| Фрагмент партномера | Значение |
| SGA | Серия источника питания |
| 60E | Номинальная мощность 60 Вт |
| 18 | Выходное напряжение 18 В |
| P1J | Тип DC-разъема: стандартный штекер P1J |
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская сетевой вилка, устройство класса II.
- Мощность холостого хода менее 0,075 Вт для моделей 5...7,5 В.
- Мощность холостого хода менее 0,15 Вт для моделей 9...48 В.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодный индикатор включения.
- Доступна версия 54 В для PoE.
- Доступны различные быстросменные DC-адаптеры для разъемов.
Описание
SGA60E18-P1J относится к серии 60-ваттных ультратонких настенных адаптеров с одним выходом. Серия ориентирована на применение в компактной потребительской и промышленной электронике, где требуются малые габариты, высокая надежность и пониженное потребление в режиме холостого хода.
Устройство выполнено как источник питания класса II без защитного заземления, оснащено стандартной 2-контактной европейской вилкой и принимает сетевое напряжение в широком диапазоне. Выходное напряжение конкретной модификации составляет 18 В постоянного тока. Штекер P1J соответствует стандартному варианту исполнения и применяется в базовой поставке.
Серия рассчитана на работу в широком диапазоне условий окружающей среды, обеспечивает высокий КПД и соответствует требованиям по электромагнитной совместимости и безопасности, указанным в документе.
Таблица расшифровки основных параметров
| Параметр | Значение |
| Серия | SGA60E |
| Номинальная мощность | 60 Вт |
| Выходное напряжение | 18 В |
| Тип сетевой вилки | Европейская 2-контактная |
| Тип DC-разъема | P1J |
Выход
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 18 В |
| Номинальный ток | 3,33 А |
| Диапазон тока | 0...3,33 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| КПД тип. | 88% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока |
| Частота сети | 47...63 Гц |
| Входной ток | 1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания и удержания | 2500 мс, 50 мс, 10 мс при 230 В AC |
| Время установки, нарастания и удержания | 2500 мс, 50 мс, 10 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110...200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110...140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выходное короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+50 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032(CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032(CISPR32), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Импульсные помехи EFT | Уровень 2, 1 кВ |
| Устойчивость к перенапряжениям | Уровень 3, 1 кВ L-N |
| Проводимая устойчивость | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Ресурс, надежность, габариты и упаковка
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 93,5 × 35 × 51,5 мм |
| Масса | 250 г |
| Упаковка | 60 шт. / 17 кг / картонная коробка |
Конструкция и подключение
| Параметр | Значение |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Тип сетевой вилки | 2-контактная европейская |
| Стандартный DC-разъем | P1J |
| Размер стандартного DC-разъема | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
5. Стабилизация по сети измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
7. При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания для PoE.
