SGA60E24-P1J - ультратонкий настенный AC-DC адаптер 60 Вт с выходом 24 В для промышленной и электронной аппаратуры.

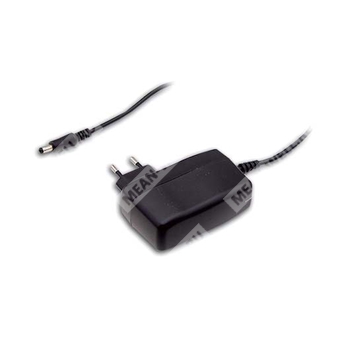

SGA60E24-P1J — это одно-выходной сетевой AC-DC адаптер серии SGA60E мощностью 60 Вт, выполненный в ультратонком настенном корпусе с европейской двухконтактной вилкой и стандартным коаксиальным DC-разъёмом P1J. Изделие предназначено для питания промышленной, телекоммуникационной и потребительской аппаратуры, а также оборудования PoE в варианте 54 В.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| SGA |
Серия адаптеров |
| 60E |
Номинальная мощность 60 Вт, исполнение серии E |
| 24 |
Выходное напряжение 24 В |
| P1J |
Тип выходного DC-разъёма: стандартный штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
Назначение и особенности
- Ультратонкое настенное исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская вилка, источник питания класса II, без заземляющего контакта.
- Очень низкое потребление на холостом ходу: менее 0,075 Вт для диапазона 5–7,5 В; менее 0,15 Вт для диапазона 9–48 В.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Светодиодная индикация включения.
- Для некоторых применений доступен вариант 54 В для PoE.
- Доступны различные сменные DC-штекеры через аксессуары или кастомизацию.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Источники питания для оборудования PoE.
Электрические параметры
| Параметр |
Значение для SGA60E24-P1J |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
2,5 А |
| Диапазон выходного тока |
0–2,5 А |
| Номинальная выходная мощность |
60 Вт |
| Пульсации и шум |
100 мВ п-п |
| Допуск по выходному напряжению |
±2,0% |
| Регулировка по сети |
±1,0% |
| Регулировка по нагрузке |
±2,0% |
| КПД тип. |
88% |
| Время установки, нарастания и удержания |
2500 мс, 50 мс, 10 мс при 230 В AC |
| Время установки, нарастания и удержания |
2500 мс, 50 мс, 10 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC |
| Диапазон входной частоты |
47–63 Гц |
| Входной ток |
1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки |
0,25 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
110–200% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение стабилитроном, выходное короткое замыкание |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20…+50 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-20…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…40 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| Срок службы |
3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF |
не менее 400 000 ч по MIL-HDBK-217F, 25 °C |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 4242 В DC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр |
Стандарт |
Уровень испытания / примечание |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
---- |
| Параметр |
Стандарт |
Уровень испытания / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
93,5 × 35 × 51,5 мм (Д × Ш × В) |
| Масса |
250 г |
| Упаковка |
60 шт. / 17 кг / картонная коробка |
| Тип входной вилки |
2-контактная вилка EURO |
| Тип выходного разъёма |
P1J |
| Кабель |
UL 2468 16AWG, 1000 +150/−0 мм для 5–18 В; UL 2468 18AWG, 1500 +150/−0 мм для 24–48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение задаётся в точке измерения на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную настройку, регулировку по линии и по нагрузке.
- Регулировка по сети измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует проверять кривую дерейтирования.
- Источник питания рассматривается как независимый модуль, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Дополнительные сведения по разъёмам: стандартный штекер P1J имеет размеры 2,1 × 5,5 × 11 мм, полярность — центр «плюс». Для серии предусмотрены альтернативные DC-штекеры и быстрые адаптеры аксессуаров.
