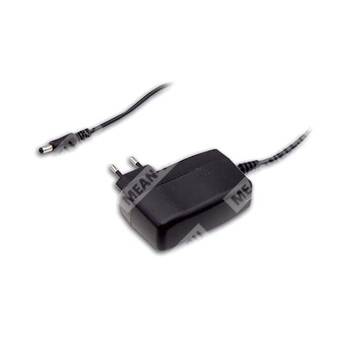

SGA60E48-P1J - ультратонкий настенный AC-DC адаптер 60 Вт с выходом 48 В и вилкой P1J.
Расшифровка партномера
| Обозначение | Расшифровка |
| SGA | Серия адаптеров Mean Well |
| 60E | Номинальная мощность 60 Вт, серия SGA60E |
| 48 | Выходное напряжение 48 В |
| P1J | Стандартный тип DC-разъёма: штекер 2,1 × 5,5 × 11 мм, тип tuning fork |
Общее описание
SGA60E48-P1J представляет собой компактный ультратонкий настенный импульсный AC-DC адаптер высокой надёжности серии SGA60E с одним выходом. Изделие выполнено в полностью закрытом пластиковом корпусе, относится к классу II, оснащено стандартной 2-контактной европейской вилкой переменного тока и светодиодной индикацией включения. Модель рассчитана на питание от универсальной сети переменного тока и обеспечивает стабилизированное выходное напряжение 48 В.
Серия предназначена для применения в потребительской электронике, телекоммуникационном оборудовании, офисной технике, промышленном оборудовании и в системах питания оборудования PoE.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока полного диапазона.
- 2-контактная европейская вилка, класс II.
- Потребление холостого хода менее 0,15 Вт для диапазона 9–48 В.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Светодиодный индикатор включения.
- Доступна версия 54 В для PoE.
- Доступны различные типы DC-разъёмов через аксессуары быстрой смены или под заказ.
- Конструкция соответствует требованиям международных норм безопасности.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисные системы и оборудование.
- Промышленное оборудование.
- Источники питания для оборудования PoE.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0…1,25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±2,0% |
| КПД типовой | 89,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1,5 А при 115 В переменного тока; 0,75 А при 230 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Диапазон тока нагрузки | 0…1,25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±2,0% |
| Время установки, нарастания и удержания | 2500 мс, 50 мс, 10 мс при 230 В переменного тока; 2500 мс, 50 мс, 10 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110…200% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110…140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Ограничение стабилитроном, выходное короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2 класс A, BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость | RF field susceptibility: уровень 2, 3 В/м |
| Помехоустойчивость | EFT bursts: уровень 2, 1 кВ |
| Помехоустойчивость | Surge susceptibility: уровень 1, 1 кВ L-N |
| Помехоустойчивость | Conducted susceptibility: уровень 2, 3 В |
| Помехоустойчивость | Magnetic field immunity: уровень 1, 1 А/м |
| Помехоустойчивость | Voltage dips, interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 12 часов в день |
| MTBF | 400 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 93,5 × 35 × 51,5 мм |
| Масса | 250 г |
| Упаковка | 60 шт. / 17 кг / картонная коробка |
Конструкция и подключение
| Параметр | Значение |
| Тип входной вилки | 2-контактная европейская вилка |
| Тип стандартного DC-разъёма | P1J |
| Размер стандартного DC-разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Длина кабеля | UL 2468 18AWG 1500+150/-0 мм для 24–48 В |
| Индикация | Светодиод питания |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на клеммах штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется от нижнего к верхнему пределу входного напряжения при номинальной нагрузке. |
| 6 | Нагрузочная стабилизация измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 | При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать кривую дерейтинга. |
| 8 | Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС. |
