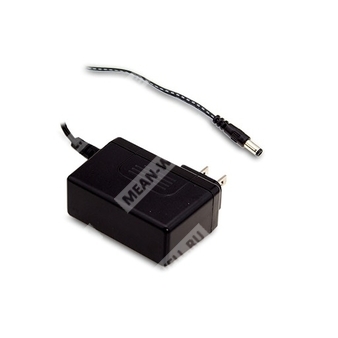

SGAS60U48-P1J - компактный настенный AC-DC адаптер 60 Вт с выходом 48 В для промышленного и общего применения.
Описание
SGAS60U48-P1J — это компактный настенный AC-DC источник питания с одним выходом серии SGAS60U, рассчитанный на выходное напряжение 48 В и мощность 60 Вт. Компонент выполнен в полностью закрытом пластиковом корпусе, относится к устройствам класса II и оснащен стандартной двухконтактной вилкой США и стандартным DC-разъемом типа P1J. Серия предназначена для питания промышленной, телекоммуникационной и потребительской электроники, а также оборудования, чувствительного к энергетической эффективности и габаритам.
Изделие поддерживает широкий диапазон входного переменного напряжения, имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения, соответствует требованиям по энергоэффективности уровня VI и нормам безопасности UL 62368-1 / IEC 62368-1.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SGAS60U | Серия компактных настенных AC-DC адаптеров мощностью 60 Вт |
| Выходное напряжение | 48 | 48 В постоянного тока |
| Тип DC-разъема | P1J | Стандартный штекер 2.1 × 5.5 × 11 мм, тип C+ tuning fork |
Основные особенности
- Ультратонкое и компактное исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная вилка США, источник питания класса II.
- Потребление холостого хода менее 0,15 Вт.
- Класс энергоэффективности VI.
- Соответствие EISA 2007 / DoE.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Модификации на 7,5 В / 9 В / 18 В доступны по запросу, для данной модели — 48 В.
- Доступны различные аксессуары и варианты DC-разъемов по запросу.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания PoE.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Потребляемый ток | 0,75 А / 230 В AC |
| Пусковой ток | Холодный старт: 80 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0…1,25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 2500 мс, 50 мс, 10 мс / 115 В AC; 2500 мс, 50 мс, 10 мс / 230 В AC при полной нагрузке |
КПД
| Параметр | Значение |
| Типовой КПД | 90% |
Защиты
| Параметр | Значение |
| Перегрузка | 110…200% от номинальной выходной мощности |
| Тип защиты при перегрузке | Автоповторный режим с восстановлением после устранения аварийного состояния |
| Перенапряжение | 110…140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Ограничение стабилитроном, выходное короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0…40 °C |
Надежность и механические параметры
| Параметр | Значение |
| MTBF | Не менее 400 тыс. ч по MIL-HDBK-217F при 25 °C |
| Размеры | 75,5 × 32 × 47,5 мм |
| Масса и упаковка | 200 г; 60 шт. / 13 кг / коробка |
| Испытание на вибрацию | 10…500 Гц, 2G, по 10 мин / цикл, общая продолжительность 60 мин по осям X, Y, Z |
| Испытательное напряжение изоляции | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, CSA C22.2 No. 62368-1 |
| Излучаемые и кондуктивные помехи | FCC Part 15 / CISPR22, CAN ICES-3(B) / NMB-3(B), класс B |
Конструктивные сведения
Стандартный DC-разъем для данной модели — P1J. Это штекер с размерами 2,1 × 5,5 × 11 мм, полярность: центральный контакт положительный. Положение контактов и геометрия разъема соответствуют стандартной конфигурации серии. Возможны другие типы DC-разъемов и кабельные исполнения по запросу.
Сетевой ввод выполнен в виде двухконтактной вилки США. Выходной кабель для моделей 24…48 В указан как UL 2468 18 AWG длиной 1500+150/-0 мм; для моделей 5…15 В применяется UL 2468 16 AWG длиной 1000+150/-0 мм.
Примечания
| № | Текст |
| 1 | Все параметры указаны при входном напряжении 115 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Выходное напряжение измеряется на конце разъема при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, линейную и нагрузочную стабилизацию. |
| 5 | Линейная стабилизация измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 7 | При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтирования. |
| 8 | Источник питания рассматривается как независимый узел, однако итоговое оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
