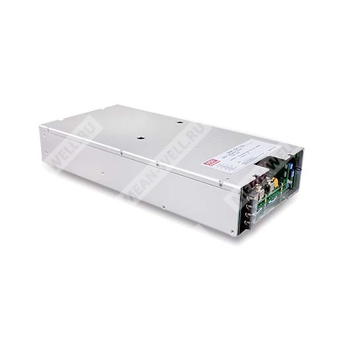

SHP-10K-115
SHP-10K-115 - промышленный AC/DC источник питания 10 кВт для 115 В с программируемыми параметрами и параллельной работой.
Описание
SHP-10K-115 — высокоэффективный AC/DC источник питания мощностью до 10 кВт, предназначенный для работы от трёхфазной сети переменного тока без необходимости подключения нейтрали. Модель относится к серии SHP-10K-HV и ориентирована на промышленное применение, где требуются высокое выходное напряжение, программирование выходных параметров, режим активного распределения тока и поддержка интерфейсов промышленной связи. Для исполнения SHP-10K-115 номинальное выходное напряжение составляет 115 В постоянного тока.
Изделие может поставляться в варианте с принудительным воздушным охлаждением или в водоохлаждаемом исполнении; в партномере без суффикса указан вариант с принудительным воздушным охлаждением. Серия допускает работу в широком диапазоне входного напряжения, обеспечивает высокий КПД и рассчитана на применение в системах автоматизации, электрохимических установках, лазерных комплексах, испытательных стендах, зарядной инфраструктуре и других промышленных системах постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
|---|---|
| SHP | Серия источников питания |
| 10K | Номинальная мощность 10 кВт |
| 115 | Номинальное выходное напряжение 115 В |
Особенности
- Трёхфазный вход 3 провода или 4 провода, 340–530 В переменного тока.
- Высокий КПД: до 96% для модели 115 В.
- Возможность работы с принудительным воздушным или водяным охлаждением.
- Встроенные протоколы связи: CANBus; опционально PMBus или MODBus-RTU/RS-485.
- Программирование выходного напряжения и уровня тока стабилизации.
- Активное распределение тока при параллельной работе до 4 устройств.
- Удалённое включение/выключение.
- Встроенные вспомогательные источники питания и сигналы аварийной индикации.
- Защиты от короткого замыкания, перегрузки, перенапряжения, перегрева и отказа вентилятора.
Применение
- Системы автоматизации энергоснабжения.
- Применения в ультрафиолетовых и лазерных установках.
- Электролизные системы.
- Лазерная технологическая обработка.
- Испытательные стенды.
- Радиочастотные установки.
- Станции зарядки электромобилей.
Выходные параметры
| Параметр | Значение для SHP-10K-115 |
|---|---|
| Выходное напряжение постоянного тока | 115 В |
| Выходной ток по умолчанию | 87 А |
| Диапазон выходного тока | 0–87 А |
| Номинальная мощность | 10000 Вт |
| Диапазон напряжения полной мощности | 115–138 В |
| Регулировка выходного напряжения | Возможно подстроечным потенциометром; диапазон программирования 50–120% от номинального значения |
| Регулировка уровня постоянного тока | 20–100% от номинального тока |
| Погрешность установки напряжения | ±1.0% |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Пульсации и шум | 0.6 В п-п |
| Пуск, нарастание, удержание | 3000 мс, 100 мс при полной нагрузке |
| Время удержания | 25 мс при 400 В, 75% нагрузки; 20 мс при 400 В, 100% нагрузки |
Входные параметры
| Параметр | Значение для SHP-10K-115 |
|---|---|
| Тип входа | 3-фазный 3-проводный или 3-фазный 4-проводный |
| Диапазон входного напряжения | 340–530 В переменного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | ≥0.98 при 400/480 В и полной нагрузке |
| Потребляемый ток | 11.2 А при 400 В; 9.5 А при 480 В |
| Пусковой ток | 40 А при 400 В; 65 А при 480 В |
| Ток утечки | <6.5 мА пик при 530 В |
КПД
| Параметр | Значение для SHP-10K-115 |
|---|---|
| Типовой КПД | 96% |
| Условие измерения КПД | При входе 480 В переменного тока |
Защиты
| Параметр | Поведение |
|---|---|
| Перегрузка | Режим ограничения постоянного тока; через 5 с устройство выключается, восстановление после повторного включения питания |
| Перенапряжение | Выход отключается, восстановление после повторного включения питания |
| Перегрев | Выход отключается, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защитная функция присутствует |
| Отказ вентилятора | Защитная функция присутствует |
Функции
| Параметр | Значение |
|---|---|
| Программирование выходного напряжения | 50–120% от номинального выходного напряжения |
| Программирование уровня постоянного тока | 20–100% от номинального тока |
| Удалённое включение/выключение | Поддерживается |
| Вспомогательное питание | 12 В при 1 А, допуск ±5%, пульсации 150 мВ п-п |
| Сигнализация | AC-OK, DC-OK, Fan Fail, T-ALARM |
| Активное распределение тока | До 4 устройств |
Сигналы и интерфейсы
| Параметр | Описание |
|---|---|
| CANBus | Встроенный интерфейс связи |
| PMBus | Опционально |
| MODBus-RTU/RS-485 | Опционально |
| DC-OK | TTL-выход: низкий уровень при нормальной работе, высокий уровень при отключении выхода |
| AC-OK | TTL-выход: высокий уровень при наличии допустимого входного напряжения, низкий уровень при отключении сети |
| T-ALARM | Сигнал аварии по температуре |
| Fan Fail | Сигнал отказа вентилятора |
Электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Излучаемые помехи | BS EN/EN55032 (CISPR32) / EN55011, класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32) / EN55011, класс A |
| Гармонические токи | BS EN/EN61000-3-2 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Surge | Уровень 4 |
| Проводимые помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Наработка на отказ и габариты
| Параметр | Значение для SHP-10K-115 |
|---|---|
| MTBF | 281.2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 28 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 460 × 211 × 83.5 мм |
| Габариты в дюймах | 18.1 × 8.3 × 3.29 дюйма |
| Масса нетто | 11.55 кг |
| Упаковка | 1 шт.; 12.55 кг; 1.29 CUFT |
Подключение входа переменного тока
Для трёхфазной сети допускаются следующие схемы подключения: 3-фазная 3-проводная схема Δ 340–530 В, 3-фазная 3-проводная схема Y 340–530 В и 3-фазная 4-проводная схема Y 340–530 В. Подключение выполняется к клеммам AC/L1, AC/L2, AC/L3 и FG. Нейтраль не требуется.
Назначение выводов
| Контакт | Функция | Описание |
|---|---|---|
| CN53 1,2 | -V(Signal) | Отрицательный сигнальный вывод; используется для локального измерения и как опорный вывод ряда функций. Нельзя подключать непосредственно к нагрузке. |
| CN53 3,4 | PV+ | Подключение для программирования выходного напряжения. |
| CN53 5,6 | PC+ | Подключение для программирования уровня постоянного тока. |
| CN53 7,8 | DA | Дифференциальная цифровая линия параллельного управления. |
| CN53 9,10 | DB | Дифференциальная цифровая линия параллельного управления. |
| CN86 1 | Remote ON-OFF | Удалённое включение/выключение. |
| CN86 2 | +5V-AUX | Вспомогательное напряжение 4.5–5.5 В, только для цепи Remote ON-OFF. |
| CN86 3 | T-ALARM | Сигнал аварии по температуре. |
| CN86 4,6,8,10,17,18 | GND-AUX | Общий провод вспомогательных сигналов. |
| CN86 5 | Fan Fail | Сигнал отказа вентилятора. |
| CN86 7 | DC-OK | Сигнал состояния выходного напряжения. |
| CN86 9 | AC-OK | Сигнал состояния входной сети. |
| CN86 11,12 | SCL/CANL/DATA- | Сигнальная линия для PMBus/CANBus/MODBus в зависимости от исполнения. |
| CN86 13,14 | SDA/CANH/DATA+ | Сигнальная линия для PMBus/CANBus/MODBus в зависимости от исполнения. |
| CN86 15,16 | +12V-AUX | Вспомогательное напряжение 11.4–12.6 В, нагрузка до 1 А. |
Состояние светодиодов
| Светодиод | Состояние |
|---|---|
| Зелёный | Горит, когда выходное напряжение в норме |
| Красный | Горит при срабатывании любой защиты |
Примечания
- Если иное не указано, параметры измеряются при входе 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
- При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт A должен быть временно снят и установлен обратно после завершения испытаний.
- При работе на пониженном входном напряжении может потребоваться снижение выходной мощности; см. кривую дерейтинга.
- КПД измеряется при входе 480 В переменного тока.
- Источники питания серии рассматриваются как компоненты, устанавливаемые в конечное изделие; при интеграции требуется повторная проверка соответствия EMC нормам конечной системы.
- Для моделей с охлаждением вентилятором температурное снижение допустимой нагрузки составляет 5 °C на 1000 м при высоте эксплуатации выше 2000 м.
- При использовании сигнала PV для регулировки выходного напряжения в определённых режимах может немного превышаться заданный уровень пульсаций.
- При малой нагрузке пульсации выходного напряжения могут выходить за пределы спецификации; эффект уменьшается с ростом нагрузки.
