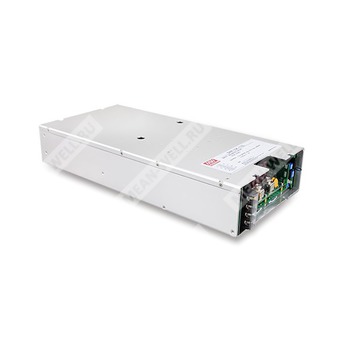

SHP-10K-115L - высокоэффективный промышленный AC/DC источник питания 10 кВт с выходом 115 В для автоматизации и энергетических систем.
Назначение и общее описание
SHP-10K-115L относится к серии SHP-10K-HV и представляет собой высокоэффективный цифровой AC/DC источник питания мощностью 10 кВт. Модель предназначена для работы от трехфазной сети переменного тока в широком диапазоне входных напряжений и обеспечивает стабилизированное выходное напряжение 115 В постоянного тока. Исполнение с индексом L соответствует варианту с водяным охлаждением.
Источник питания ориентирован на промышленное и технологическое применение, где требуются высокая плотность мощности, возможность удаленного управления, программирование выходных параметров, параллельная работа нескольких блоков и развитые функции сигнализации и защиты.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| SHP | Серия источников питания SHP |
| 10K | Номинальная мощность 10 кВт |
| 115 | Номинальное выходное напряжение 115 В |
| L | Исполнение с водяным охлаждением |
Особенности
- Трехфазный вход 340…530 В AC, конфигурация 3 провода или 4 провода.
- Высокий КПД до 97%.

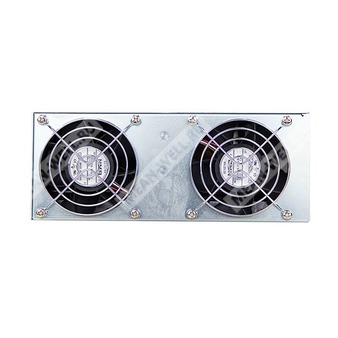

- Выбор типа охлаждения: принудительное воздушное или водяное.
- Встроенные интерфейсы связи: CANBus, опционально PMBus или MODBus-RTU/RS-485.
- Программируемое выходное напряжение и уровень постоянного тока.
- Активное распределение тока при параллельной работе до 4 блоков.
- Встроенные сигналы удаленного включения/выключения, вспомогательного питания и аварийной индикации.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и отказа вентилятора.
- Подходит для задач энергетики, автоматизации, лазерной техники, электролиза, RF-приложений и зарядных станций EV.
Применение
- Энергетические и силовые системы автоматизации.
- UV- и лазерные диодные системы.
- Системы электролиза.
- Лазерные технологические установки.
- Испытательные и прожиговые стенды.
- RF-приложения.
- Зарядные станции для электромобилей.
Выходные параметры
| Параметр | Значение |
|---|
| Модель | SHP-10K-115L |
| Выходное напряжение постоянного тока, заводская установка | 115 В |
| Выходной ток, заводская установка | 87 А |
| Диапазон выходного тока | 0…87 А |
| Номинальная мощность | 10000 Вт |
| Диапазон напряжения при полной мощности | 115…138 В |
| Регулировка выходного напряжения | 115…138 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 3000 мс, 100 мс при полной нагрузке |
| Время удержания | 25 мс при 400 В AC и 75% нагрузки; 20 мс при 400 В AC и полной нагрузке |
| Пульсации и шум | 0,6 Вп-п |
| Допуск по выходному напряжению | ±1,0% |
| Программирование выходного напряжения | 50…120% от номинального выходного напряжения |
| Программирование уровня постоянного тока | 20…100% от номинального тока |
| Сигнал DC-OK | TTL, высокий уровень при Vout ≤ 80% ±6%; низкий уровень при Vout ≥ 80% ±6% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 3-фазный 3-проводный или 3-фазный 4-проводный / 340…530 В AC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | ≥0,98 при 400 В AC / 480 В AC и полной нагрузке |
| Входной ток, тип. | 11,2 А при 400 В AC; 9,5 А при 480 В AC |
| Пусковой ток, тип. | 40 А при 400 В AC; 65 А при 480 В AC |
| Ток утечки | <6,5 мА пик при 530 В AC |
| КПД, тип. | 96,5% |
| Потребление тока, тип. | Для модели 115 В: 11,2 А при 400 В AC, 9,5 А при 480 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 100…105% от номинального тока; режим ограничения постоянного тока, отключение через 5 с, повторное включение для восстановления |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
|---|
| Удаленное включение/выключение | Да |
| Вспомогательное питание | 12 В при 1 А, допуск ±5%, пульсации 150 мВп-п |
| Сигналы аварии | AC-OK, DC-OK, Fan Fail, T-ALARM |
| Активное распределение тока | До 4 блоков |
| Программирование выходного напряжения | Через встроенный потенциометр или внешний сигнал 0…5 В DC |
| Программирование уровня тока | Через внешний сигнал 0…5 В DC |
| Интерфейс параллельной работы | DA / DB |
Электромагнитная совместимость
| Параметр | Норма / уровень |
|---|
| Излучение | BS EN/EN55032 (CISPR32) / EN55011, класс A |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) / EN55011, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | BS EN/EN61000-4-3, уровень 3 |
| EFT / Burst | BS EN/EN61000-4-4, уровень 3 |
| Surge | BS EN/EN61000-4-5, уровень 4 |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: более 95% провал 0,5 периода; 30% провал 25 периодов; более 95% прерывание 250 периодов |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | Требуется снижение мощности на 3,5 °C/1000 м для безвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Надежность
| Параметр | Значение |
|---|
| MTBF | 281,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 28 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
|---|
| Габариты SHP-10K-115L | 460 × 216 × 83,5 мм (Д × Ш × В) |
| Габариты в дюймах | 18,1 × 8,5 × 3,29 дюйма |
| Масса нетто | 10,15 кг |
| Масса упаковки | 11,15 кг |
| Объем упаковки | 1,12 CUFT |
| Исполнение корпуса | Case No. 295 |
Разводка и подключение
| Разъем / узел | Назначение |
|---|
| CN53 | Программирование напряжения, программирование тока, параллельное управление, сигнальная земля |
| CN86 | Удаленное включение/выключение, вспомогательное питание, сигналы аварии, интерфейс связи |
| TB1 | Входной клеммник переменного тока |
| DIP-SW1 | Настройка параллельной работы, программирования тока и напряжения |
| DIP-SW81 | Адрес интерфейса и терминальные резисторы связи |
Состав выводов CN53
| Контакты | Функция | Описание |
|---|
| 1, 2 | -V(Signal) | Отрицательный сигнальный выход, используется для локального sense и в качестве опорного сигнала; непосредственно к нагрузке не подключается |
| 3, 4 | PV+ | Подключение для программирования выходного напряжения |
| 5, 6 | PC+ | Подключение для программирования уровня постоянного тока |
| 7, 8 | DA | Дифференциальный цифровой сигнал для параллельного управления |
| 9, 10 | DB | Дифференциальный цифровой сигнал для параллельного управления |
Состав выводов CN86
| Контакты | Функция | Описание |
|---|
| 1 | Remote ON-OFF | Управление выходом сухим контактом между Remote ON-OFF и +5V-AUX |
| 2 | +5V-AUX | Вспомогательное питание 4,5…5,5 В, только для цепи Remote ON-OFF |
| 3 | T-ALARM | Сигнал перегрева: высокий уровень при превышении порога, низкий уровень при нормальной температуре |
| 4, 6, 8, 10, 17, 18 | GND-AUX | Земля вспомогательного питания |
| 5 | Fan Fail | Сигнал отказа вентилятора |
| 7 | DC-OK | Сигнал состояния выходного напряжения |
| 9 | AC-OK | Сигнал наличия входного напряжения |
| 11, 12 | SCL / CANL / DATA- | Для PMBus: тактовая линия; для CANBus: линия данных; для MODBus: линия данных |
| 13, 14 | SDA / CANH / DATA+ | Для PMBus: линия данных; для CANBus: линия данных; для MODBus: линия данных |
| 15, 16 | +12V-AUX | Вспомогательное питание 11,4…12,6 В, до 1 А |
Состав выводов TB1
| Контакт | Назначение |
|---|
| 1 | FG |
| 2 | AC/L1 |
| 3 | AC/L2 |
| 4 | AC/L3 |
Состав выводов DIP-SW81
| Контакт | Функция | Описание |
|---|
| 1 | A0 | Адресный переключатель интерфейса PMBus/CANBus/MODBus, максимум 8 адресов |
| 2 | A1 | Адресный переключатель интерфейса PMBus/CANBus/MODBus, максимум 8 адресов |
| 3 | A2 | Адресный переключатель интерфейса PMBus/CANBus/MODBus, максимум 8 адресов |
| 4 | RL | Терминирующие резисторы 120 Ом для связи CANBus / MODBus; ON — подключено, OFF — отключено |
Примечания
- Если не указано иное, все параметры измерены при входе 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после испытаний.
- При низком входном напряжении может потребоваться снижение мощности; см. кривую снижения параметров.
- КПД измеряется при входе 480 В AC.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование; EMC-испытания выполняются на монтажной металлической пластине 600 × 900 мм толщиной 1 мм.
- Температурное снижение по высоте над уровнем моря: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором выше 2000 м.
- При использовании сигнала PV для регулировки Vo при определенных условиях возможен небольшой выход параметров пульсаций за пределы спецификации.
- При малой нагрузке пульсации выходного напряжения могут превышать спецификацию; эффект уменьшается при увеличении нагрузки.
