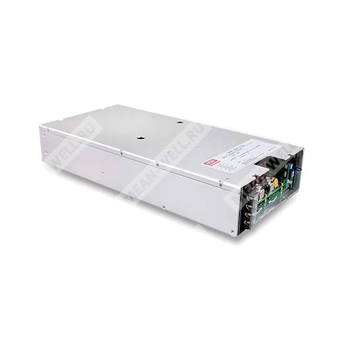

SHP-10K-230 - трехфазный импульсный источник питания 10 кВт с выходом 230 В постоянного тока и функциями программирования, мониторинга и параллельной работы.
Назначение: высокоэффективный AC/DC источник питания промышленного исполнения для систем энергетики, автоматизации, лазерной техники, электролиза, испытательных стендов и зарядных станций.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SHP |
Серия источников питания SHP |
| 10K |
Номинальная мощность 10 кВт |
| 230 |
Номинальное выходное напряжение 230 В |
Описание
SHP-10K-230 представляет собой высокоэффективный цифровой источник питания переменного/постоянного тока мощностью 10 кВт. Серия рассчитана на работу от широкого диапазона трехфазного входного напряжения без необходимости нейтрали и выпускается с несколькими вариантами выходного напряжения постоянного тока: 55 В, 115 В, 230 В и 380 В.
Для данной модификации характерны: программируемое выходное напряжение, программируемый уровень ограничения тока, активное распределение тока при параллельной работе до 4 устройств, дистанционное включение/выключение, вспомогательное питание, а также сигнальные и интерфейсные функции. Источник доступен в варианте с принудительным воздушным охлаждением или водяным охлаждением.
Основные особенности
- Трехфазный вход 3-проводный или 4-проводный, диапазон 340–530 В переменного тока.
- Высокий КПД до 97%.
- Выбор типа охлаждения: принудительное воздушное или водяное.
- Встроенный CANBus, опционально PMBus или MODBus-RTU/RS-485.
- Программируемые выходное напряжение и уровень постоянного тока.
- Активное распределение тока до 4 блоков.
- Встроенные функции дистанционного ON-OFF, вспомогательного питания и аварийных сигналов.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и отказа вентилятора.
- Подходит для промышленных и энергетических применений с высокими требованиями к мощности и управляемости.
Области применения
- Системы энергетики и силовой автоматики.
- Установки на основе ультрафиолетовых или лазерных диодов.
- Электролизные системы.
- Лазерные технологические машины.
- Испытательные и прожиговые стенды.
- Радиочастотные приложения.
- Зарядные станции для электромобилей.
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
3-фазное 3-проводное или 3-фазное 4-проводное, 340–530 В переменного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
Не менее 0,98 при 400 В / 480 В и полной нагрузке |
| Пусковой ток |
40 А при 400 В; 65 А при 480 В |
| Ток утечки |
Менее 6,5 мА пик при 530 В |
| Потребляемый ток AC для SHP-10K-230 |
15,7 А при 400 В; 13 А при 480 В |
| Типовая эффективность |
96,5% |
Выходные параметры
| Параметр |
Значение для SHP-10K-230 |
| Номинальное выходное напряжение |
230 В |
| Заводская настройка тока |
43,5 А |
| Диапазон регулировки тока |
0–46,3 А |
| Номинальная мощность |
10000 Вт |
| Диапазон полного уровня мощности |
216–260 В |
| Диапазон регулировки выходного напряжения |
170–260 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум |
1 В пик-пик |
| Пуск, время нарастания |
3000 мс, 100 мс при полной нагрузке |
| Время удержания |
25 мс при 400 В и 75% нагрузки; 20 мс при 400 В и полной нагрузке |
| Срабатывание по перегрузке |
100–105% от номинального тока |
| Защита от перегрузки |
Ограничение постоянного тока; отключение через 5 с, восстановление после повторного включения питания |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Защита и аварийные функции
| Параметр |
Описание |
| Короткое замыкание |
Предусмотрена защита |
| Перегрузка |
Предусмотрена защита с ограничением тока |
| Перенапряжение |
Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Отказ вентилятора |
Предусмотрена аварийная сигнализация и защита |
Функциональные возможности
| Функция |
Характеристика |
| Программирование выходного напряжения |
Регулировка от 50% до 120% номинального выходного напряжения |
| Программирование уровня постоянного тока |
Регулировка от 20% до 100% номинального тока |
| Дистанционное ON-OFF |
Есть |
| Вспомогательное питание |
12 В при 1 А, допуск ±5%, пульсации 150 мВ пик-пик |
| Сигнал DC-OK |
Есть, TTL-уровень |
| Сигнал AC-OK |
Есть, TTL-уровень |
| Сигнал T-ALARM |
Есть |
| Сигнал Fan Fail |
Есть |
| Параллельная работа |
До 4 устройств |
| Распределение тока |
Активное |
| Интерфейс связи |
CANBus, опционально PMBus или MODBus-RTU/RS-485 |
ЭМС и электрическая прочность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход–выход |
3,75 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус |
2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус |
1,25 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Устойчивость к ЭСР |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиополю |
Уровень 3 |
| Устойчивость к EFT/Burst |
Уровень 3 |
| Устойчивость к импульсным помехам |
Уровень 4 |
| Устойчивость к кондуктивным помехам |
Уровень 4 |
| Устойчивость к магнитному полю |
Уровень 4 |
| Устойчивость к провалам и прерываниям напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Эмиссия, проводимые помехи |
Класс A |
| Эмиссия, излучаемые помехи |
Класс A |
| Гармонические токи |
По BS EN/EN61000-3-2 |
| Колебание напряжения |
По BS EN/EN61000-3-3 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
От -30 до +70°C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
От -40 до +85°C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50°C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Ограничение по высоте |
Для высоты более 2000 м требуется дополнительное снижение температуры на 3,5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором |
MTBF
| Показатель |
Значение |
| MTBF |
281,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 28 тыс. часов минимум по MIL-HDBK-217F при 25°C |
Масса, габариты и упаковка
| Параметр |
Значение |
| Габариты |
460 × 211 × 83,5 мм |
| Высота корпуса |
2U |
| Масса устройства |
11,55 кг |
| Масса с упаковкой |
12,55 кг |
| Объем упаковки |
1,29 CUFT |
Комплектность и варианты исполнения
| Исполнение |
Обозначение |
Примечание |
| Принудительное воздушное охлаждение |
Blank type |
Базовое исполнение |
| Водяное охлаждение |
L type |
Исполнение для водяного охлаждения |
| Интерфейс связи |
Blank / -PM / -MOD |
CANBus / PMBus / MODBus-RTU/RS-485 |
Разъемы и сигналы
| Разъем |
Назначение |
| CN53 |
Программирование выходного напряжения, программирование уровня тока, параллельное распределение тока |
| CN86 |
Дистанционное ON-OFF, вспомогательное питание, аварийные сигналы, интерфейс связи |
| TB1 |
Входные клеммы переменного тока и защитное заземление |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При испытаниях на электрическую прочность и сопротивление изоляции винт «A» должен быть временно удален и установлен обратно после завершения проверки.
- При низком входном напряжении может потребоваться дерейтинг; подробности следует принимать по кривой снижения мощности.
- КПД измеряется при входном напряжении 480 В переменного тока.
- Источник питания рассматривается как компонент для установки в конечное оборудование; при выполнении ЭМС-испытаний конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- При высоте эксплуатации более 2000 м требуется температурный дерейтинг: 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором.
- При использовании сигнала PV для настройки выходного напряжения возможно незначительное превышение уровня пульсаций и шумов относительно норм, указанных в спецификации.
- При малой нагрузке выходные пульсации напряжения могут превышать спецификацию; уменьшить это явление можно увеличением нагрузки.
