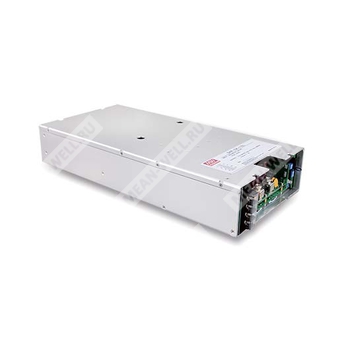

SHP-10K-380 — трёхфазный AC/DC источник питания 10 кВт для промышленных систем с выходом 380 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SHP | Серия источников питания высокой эффективности |
| 10K | Номинальная мощность 10 кВт |
| 380 | Номинальное выходное напряжение 380 В |
Назначение
SHP-10K-380 представляет собой высокоэффективный трёхфазный AC/DC источник питания промышленного назначения с выходом 380 В, рассчитанный на применение в системах автоматизации, энергетическом оборудовании и технологических установках с высокими требованиями к мощности, управляемости и надёжности.
Особенности
- Трёхфазный вход 340…530 В AC, 3-проводная схема или 4-проводная схема.
- Номинальная выходная мощность 10 кВт.
- Выход 380 В постоянного тока.
- Высокий КПД до 97%.
- Возможность воздушного или водяного охлаждения.
- Встроенный CANBus; опционально PMBus или MODBus-RTU/RS-485.
- Программирование выходного напряжения и уровня постоянного тока.
- Активное распределение тока до 4 блоков.
- Удалённое включение/выключение.
- Вспомогательное питание и сигналы аварийной индикации.
- Защиты от короткого замыкания, перегрузки, перенапряжения, перегрева и отказа вентилятора.
Области применения
- Системы энергетики и промышленной автоматизации.
- Применения с УФ- или лазерными диодами.
- Электролизные установки.
- Лазерные технологические машины.
- Оборудование burn-in.
- Радиочастотные приложения.
- Зарядные станции для электромобилей.
Описание
SHP-10K-HV — это семейство высокоэффективных AC/DC источников питания мощностью 10 кВт, предназначенных для работы от широкого диапазона трёхфазной сети переменного тока. Для данной серии нейтральный провод не требуется. Модель SHP-10K-380 обеспечивает выходное напряжение 380 В и ориентирована на промышленное оборудование, где критичны высокая плотность мощности, широкий набор встроенных функций и возможность удалённого управления.
Серия допускает два исполнения по охлаждению: с принудительным воздушным охлаждением и с водяным охлаждением. Устройства рассчитаны на работу при температуре окружающей среды до 70°C в зависимости от исполнения и режима охлаждения. Наличие функций программирования напряжения и тока, интерфейсов обмена данными, а также параллельной работы до 4 модулей делает изделие пригодным для построения масштабируемых источников питания высокой мощности.
Основные параметры
| Параметр | Значение для SHP-10K-380 |
| Модель | SHP-10K-380 |
| Номинальное выходное напряжение | 380 В |
| Номинальный выходной ток | 26,3 А |
| Диапазон выходного тока | 0…30 А |
| Номинальная мощность | 10000 Вт |
| Диапазон полной мощности | 334…400 В |
Входные параметры
| Параметр | Значение для SHP-10K-380 |
| Диапазон входного напряжения | 3-фазное 3-проводное или 3-фазное 4-проводное, 340…530 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | Не менее 0,98 при 400 В AC / 480 В AC и полной нагрузке |
| Потребляемый ток, типовой | 11,2 А при 400 В AC; 9,5 А при 480 В AC |
| Пусковой ток, типовой | 40 А при 400 В AC; 65 А при 480 В AC |
| Ток утечки | <6,5 мА пик при 530 В AC |
| Время удержания | 25 мс при 400 В AC и 75% нагрузки; 20 мс при 400 В AC и полной нагрузке |
| Время установки, время нарастания | 3000 мс, 100 мс при полной нагрузке |
Выходные параметры
| Параметр | Значение для SHP-10K-380 |
| Выходное напряжение, заводская установка | 380 В |
| Диапазон регулировки выходного напряжения | 260…400 В |
| Порог полного уровня мощности | 334…400 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 1 Вp-p |
| Диапазон тока, заводская конфигурация | 0…30 А |
| Ток полной мощности | 26,3 А |
| Номинальный ток при заводской установке | 26,3 А |
Регулировка и функции
| Параметр | Значение |
| Программирование выходного напряжения | С помощью встроенного потенциометра или внешнего напряжения; диапазон 50…120% от номинала |
| Программирование уровня постоянного тока | Диапазон 20…100% от номинального тока |
| Удалённое включение/выключение | Предусмотрено |
| Вспомогательное питание | 12 В / 1 А, допуск ±5%, пульсации 150 мВp-p |
| Сигналы аварии | AC-OK, DC-OK, Fan Fail, T-ALARM |
| Сигнал DC-OK | TTL-уровень, PSU включён: -0,5…0,5 В; PSU выключен: 3,5…5,5 В |
| Параллельная работа | До 4 блоков |
| Распределение тока | Активное |
Охлаждение и климатические условия
| Параметр | Значение |
| Исполнение | Принудительное воздушное охлаждение или водяное охлаждение |
| Рабочая температура | -30…+70°C |
| Рабочая влажность | 20…90% RH без конденсации |
| Температура хранения | -40…+85°C |
| Влажность хранения | 10…95% RH без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Защиты
| Функция защиты | Реализация |
| Перегрузка | Ограничение постоянным током, отключение через 5 с, восстановление после повторного включения |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Предусмотрено |
| Отказ вентилятора | Предусмотрено |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС
| Раздел | Норма / уровень |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные помехи | Уровень 3 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Проводимые помехи | EN55024, EN61204-3, EN61000-6-2 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11), класс A |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
MTBF
| Показатель | Значение |
| MTBF | 281,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 28 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Габариты и масса
| Параметр | Значение для SHP-10K-380 |
| Размеры корпуса | 460 × 211 × 83,5 мм |
| Размеры в дюймах | 18,1 × 8,3 × 3,29 дюйма |
| Масса нетто | 11,55 кг |
| Масса брутто / упаковка | 12,55 кг |
| Объём упаковки | 1,29 CUFT |
Монтаж
Источник предназначен для стационарного монтажа в составе промышленного оборудования. Для крепления указаны винты M4, рекомендуемая глубина входа 5 мм, рекомендуемый момент затяжки 7…10 кгс·см.
Назначение выводов и интерфейсов
| Контакты | Функция |
| CN53, 1,2 | -V(Signal), отрицательный выходной сигнал напряжения; используется как локальный опорный сигнал и сигнал для некоторых функций, напрямую к нагрузке не подключается |
| CN53, 3,4 | PV+, подключение для программирования выходного напряжения |
| CN53, 5,6 | PC+, подключение для программирования уровня постоянного тока |
| CN53, 7,8 | DA, дифференциальный цифровой сигнал для параллельного управления |
| CN53, 9,10 | DB, дифференциальный цифровой сигнал для параллельного управления |
| CN86, 1 | Удалённое включение/выключение |
| CN86, 2 | +5V-AUX, вспомогательное питание |
| CN86, 3 | T-ALARM |
| CN86, 4,6,8,10,17,18 | GND-AUX |
| CN86, 5 | Fan Fail |
| CN86, 7 | DC-OK |
| CN86, 9 | AC-OK |
| CN86, 11,12 | SCL / CANL / DATA- |
| CN86, 13,14 | SDA / CANH / DATA+ |
| CN86, 15,16 | +12V-AUX |
Примечания
- Если не указано иное, все параметры измерены при входе 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и по нагрузке.
- При испытаниях на электрическую прочность и сопротивление изоляции винт «A» должен быть временно удалён и установлен обратно после завершения испытаний.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать соответствующую кривую дерейтинга.
- КПД измеряется при входном напряжении 480 В AC.
- Блок питания рассматривается как компонент, устанавливаемый в конечное изделие; окончательное изделие должно повторно подтверждать соответствие требованиям ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- При использовании сигнала PV для регулировки Vo в определённых условиях возможен небольшой выход пульсаций и шума за пределы спецификации.
- При малой нагрузке пульсации выходного напряжения могут превышать спецификацию; эффект уменьшается при увеличении нагрузки.
