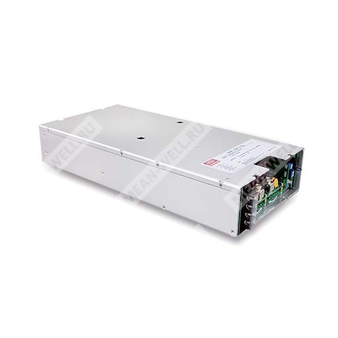

SHP-10K-55 - программируемый AC/DC источник питания мощностью 10 кВт для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| SHP | Серия высокоэффективных источников питания Mean Well |
| 10K | Номинальная мощность 10 кВт |
| 55 | Номинальное выходное напряжение 55 В |
Назначение
Изделие SHP-10K-55 представляет собой высокоэффективный промышленный AC/DC источник питания серии SHP-10K-HV, предназначенный для питания систем автоматизации, лазерного оборудования, электрохимических установок, испытательных стендов, зарядных и энергетических систем, а также других нагрузок, требующих стабилизированного постоянного напряжения 55 В при высокой выходной мощности.
Описание
Серия SHP-10K-HV рассчитана на питание от трёхфазной сети переменного тока с широким диапазоном входных напряжений. Для модели SHP-10K-55 реализовано номинальное выходное напряжение 55 В при максимальной выходной мощности 7200 Вт в стандартном режиме и до 10 000 Вт в диапазоне полного уровня мощности. Конструкция допускает применение как с принудительным воздушным охлаждением, так и с водяным охлаждением в зависимости от исполнения. Источник питания поддерживает программирование выходного напряжения и уровня ограничения тока, удалённое включение/выключение, индикацию и сигнальные выходы, а также активное распределение тока при параллельном соединении до 4 устройств.
Характеристики
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 3-фазный 3-проводный или 3-фазный 4-проводный / 340…530 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | Не менее 0,98 при 400 В / 480 В и полной нагрузке |
| Типовой входной ток | 15,7 А при 400 В; 13 А при 480 В |
| Пусковой ток | 40 А при 400 В; 65 А при 480 В |
| Ток утечки | Менее 6,5 мА пик при 530 В |
| Входные конфигурации подключения | 3-фазная 3-проводная / △ 340…530 В или Y 340…530 В; 3-фазная 4-проводная / Y 340…530 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 55 В |
| Номинальный выходной ток | 131 А |
| Диапазон регулировки тока | 0…150 А |
| Номинальная мощность | 7200 Вт |
| Максимальная мощность | 10 000 Вт |
| Диапазон напряжения полной мощности | 48…57,6 В |
| Диапазон подстройки выходного напряжения | 39…57,6 В |
| Пульсации и шум | 0,3 В пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 3000 мс, 100 мс при полной нагрузке |
| Время удержания | 25 мс при 400 В и 75% нагрузки; 20 мс при 400 В и полной нагрузке |
| Типовой КПД | 94,5% |
Регулировка и управление
| Параметр | Значение |
| Программирование выходного напряжения | Встроенным потенциометром; допускается регулировка от 50 до 120% от номинального выходного напряжения |
| Программирование уровня постоянного тока | Допускается регулировка от 20 до 100% от номинального тока |
| Удалённое включение/выключение | Есть |
| Сигнализация | AC-OK, DC-OK, Fan Fail, T-ALARM |
| Вспомогательное питание | 12 В при 1 А, допуск ±5%, пульсации 150 мВ пик-пик |
| Параллельная работа | До 4 устройств |
| Активное распределение тока | До 4 устройств (до 40 кВт суммарно) |
Защиты
| Параметр | Значение |
| Перегрузка | Тип защиты: ограничение постоянного тока; при превышении — отключение через 5 с, восстановление после повторной подачи питания |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,25 кВ AC |
| Сопротивление изоляции | Не менее 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт / уровень |
| Эмиссия | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11), класс A; гармонические составляющие: BS EN/EN61000-3-2, класс A; фликер: BS EN/EN61000-3-3 |
| Помехоустойчивость по ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Помехоустойчивость по излучению | BS EN/EN61000-4-3, уровень 3 |
| Помехоустойчивость по EFT/Burst | BS EN/EN61000-4-4, уровень 3 |
| Помехоустойчивость по Surge | BS EN/EN61000-4-5, уровень 4 |
| Помехоустойчивость по кондуктивным помехам | BS EN/EN61000-4-6, уровень 3 |
| Помехоустойчивость по магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Дополнительные нормы | EN55024, EN61204-3, EN61000-6-2 |
Сигналы и интерфейсы
Устройство имеет изолированные сигнальные цепи и поддерживает следующие функции: программирование PV и PC, параллельное управление по линиям DA/DB, интерфейсные протоколы CANBus, PMBus или MODBus-RTU/RS-485 в зависимости от исполнения, а также сигналы AC-OK, DC-OK, T-ALARM и Fan Fail.
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 281,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 28 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габариты корпуса SHP-10K | 460 × 211 × 83,5 мм |
| Габариты корпуса SHP-10K-L | 460 × 216 × 83,5 мм |
| Масса SHP-10K | 11,55 кг |
| Масса упаковки SHP-10K | 1 шт. / 12,55 кг / 1,29 CUFT |
| Масса SHP-10K-L | 10,15 кг |
| Масса упаковки SHP-10K-L | 1 шт. / 11,15 кг / 1,12 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной цепью 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
- При испытаниях на электрическую прочность и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после завершения испытаний.
- При низком входном напряжении может потребоваться дерейтинг; следует использовать кривую снижения нагрузки.
- КПД измерен при входном напряжении 480 В AC.
- Для ЭМС изделие рассматривается как компонент, устанавливаемый в конечное оборудование; испытания выполняются на металлической плите 600 × 900 мм толщиной 1 мм, после чего требуется повторная проверка соответствия конечного оборудования требованиям ЭМС.
- Для высот свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- При использовании сигнала PV для регулировки выходного напряжения при определённых режимах возможно незначительное превышение пульсаций и шума относительно указанного предела.
- При малой нагрузке уровень пульсаций выходного напряжения может превышать норму; уменьшение эффекта достигается увеличением нагрузки.
Кратко о применении
- Системы автоматизации энергии и электропитания
- Ультрафиолетовые и лазерные диодные приложения
- Электролизные установки
- Лазерные технологические машины
- Испытательные стенды и burn-in оборудование
- Радиочастотные приложения
- Зарядные станции для электромобилей
Исполнения серии
| Модель | Номинальное напряжение | Номинальный ток | Диапазон тока | Полная мощность |
| SHP-10K-55 | 55 В | 131 А | 0…150 А | 7200 Вт / 10 000 Вт |
| SHP-10K-115 | 115 В | 87 А | 0…87 А | 10 000 Вт |
| SHP-10K-230 | 230 В | 43,5 А | 0…46,3 А | 10 000 Вт |
| SHP-10K-380 | 380 В | 26,3 А | 0…30 А | 10 000 Вт |
