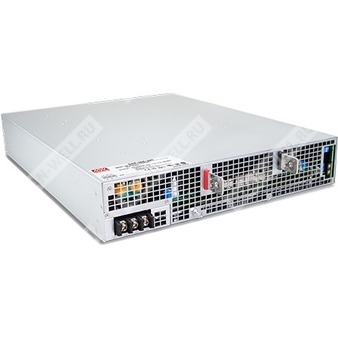

SHP-30K-115 - программируемый промышленный AC/DC источник питания мощностью 30 кВт с выходом 115 В.
Расшифровка партномера
| Позиция | Значение |
| SHP | Серия источников питания высокого КПД |
| 30K | Номинальная мощность 30 кВт |
| 115 | Номинальное выходное напряжение 115 В |
Назначение и общее описание
SHP-30K-115 представляет собой высокоэффективный цифровой AC/DC источник питания промышленного назначения мощностью 30 кВт. Устройство рассчитано на работу от широкого диапазона трёхфазного сетевого входа без необходимости нейтрали и предназначено для приложений, где требуется стабилизированное высокомощное питание постоянного тока с возможностью программирования выходного напряжения, ограничения тока, удалённого включения/выключения, мониторинга аварийных сигналов и параллельной работы нескольких модулей.
Для данной модификации номинальным является выход 115 В, при этом предусмотрен программируемый диапазон напряжения и тока, а также функция кратковременной пиковой перегрузки до 120% от номинала. Конструкция выполнена в корпусе высотой 2U для установки в 19-дюймовую стойку с принудительным воздушным охлаждением.
Особенности
- Трёхфазный вход 3-проводный или 4-проводный, без обязательного использования нейтрали.
- Высокий КПД, типовое значение до 96% для версии 115 В.
- Кратковременная пиковая мощность до 120%.
- Высота корпуса 2U, исполнение для 19-дюймовой стойки.
- Принудительное воздушное охлаждение.
- Встроенный интерфейс CANBus; опционально доступны PMBus и MODBus-RTU/RS-485.
- Программируемые выходное напряжение и уровень постоянного тока.
- Активное распределение тока при параллельной работе до 12 и более модулей.
- Удалённое включение/выключение.
- Вспомогательное питание, аварийные сигналы и сигнал неисправности вентилятора.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двойная изоляция для модели 55 В; для версии 115 В — промышленное изолированное исполнение.
Области применения
- Системы энергии и автоматизации.
- УФ-источники и лазерные диодные установки.
- Системы электролиза.
- Лазерные технологические комплексы.
- Burn-in оборудование.
- Радиочастотные применения.
- Станции зарядки электромобилей.
- Моторные и электромеханические нагрузки с повышенным пусковым потреблением.
Основные параметры
| Параметр | Значение |
| Серия | SHP-30K-HV |
| Модель | SHP-30K-115 |
| Номинальная мощность | 30 000 Вт |
| Максимальная мощность | 30 000 Вт |
| Номинальное выходное напряжение | 115 В |
| Номинальный выходной ток | 261 А |
| Диапазон выходного тока | 0…261 А |
| Диапазон полного выхода по напряжению | 115…138 В |
| Диапазон регулировки напряжения | 90…138 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Пульсации и шум | 1 Вп-п |
| Время установки, нарастания | 3000 мс, 100 мс при полной нагрузке |
| Время удержания | 20 мс при 400 В AC и 75% нагрузки; 16 мс при 400 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 340…530 В AC |
| Тип сети | 3-фазная 3-проводная или 3-фазная 4-проводная |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | ≥0,98 при 400 В AC / 480 В AC и полной нагрузке |
| Типовой КПД | 96% |
| Входной ток, типовой | 47 А при 400 В AC; 39 А при 480 В AC |
| Пусковой ток, типовой | 60 А при 400 В AC; 80 А при 480 В AC |
| Ток утечки | <14 мА пик при 530 В AC; <9 мА действующее значение при 530 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение | 115 В |
| Диапазон программирования напряжения | 50…120% от номинального |
| Диапазон программирования постоянного тока | 1…100% от номинального |
| Режим ограничения тока | Постояннотоковое ограничение |
| Пиковая мощность | До 120% от номинальной в течение короткого времени |
| Допустимая длительность пика | До 5 с |
| Рабочий цикл пика | Не более 35% |
| Номинальный выходной ток | 261 А |
| Максимальный выходной ток при программировании | 261 А |
| 100% выходного напряжения по функции программирования | 115 В |
| 100% выходного тока по функции программирования | 261 А |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание при мощности выше 105% от номинала более 5 секунд; отключение выходного напряжения с восстановлением после повторного включения |
| Ограничение по перегрузке в режиме постоянного тока | При мощности выше 120% более 5 секунд — отключение выходного напряжения с восстановлением после повторного включения |
| Перенапряжение | Отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Программирование выходного напряжения | Да, через встроенный потенциометр или внешнее напряжение на CN53 |
| Программирование уровня постоянного тока | Да, через внешнее напряжение на CN53 |
| Удалённое включение/выключение | Да |
| Вспомогательное питание | 12 В / 1,5 А, допуск ±5%, пульсации 150 мВп-п |
| Аварийные сигналы | AC-OK, DC-OK, Fan Fail, T-ALARM |
| Параллельная работа | Да, до 12 модулей и более |
| Активное распределение тока | Да |
| Поддержка протоколов связи | CANBus, опционально PMBus, MODBus-RTU/RS-485 |
Сигналы и интерфейсы
| Интерфейс | Назначение |
| CN53 | Программирование напряжения, программирование тока, сигнал параллельной работы |
| CN86 | Удалённое включение/выключение, вспомогательное питание, аварийные сигналы, интерфейс связи |
| TB1 | Вход сети AC |
Сигналы аварии
| Сигнал | Состояние |
| AC-OK | Высокий уровень 3,5…5,5 В при нормальном наличии входного напряжения; низкий уровень -0,5…0,5 В при снижении входа до уровня отключения |
| DC-OK | Высокий уровень 3,5…5,5 В при выходном напряжении ниже 80% ±6%; низкий уровень -0,5…0,5 В при Vout ≥ 80% ±6% |
| T-ALARM | Высокий уровень 3,5…5,5 В при превышении температуры; низкий уровень -0,5…0,5 В при нормальной температуре |
| Fan Fail | Высокий уровень 3,5…5,5 В при отказе вентилятора; низкий уровень -0,5…0,5 В при нормальной работе вентилятора |
Параллельная работа
Источник питания SHP-30K-115 поддерживает активное параллельное включение до 12 единиц и более. Для параллельной работы сигналы DA, DB и -V(Signal 1) соединяются между модулями. В параллельной конфигурации модуль с наибольшим выходным напряжением становится ведущим, а его выходное напряжение определяет шину постоянного тока. Подключение рекомендуется выполнять короткими проводниками большого сечения.
| Параметр | Значение |
| Максимальный выходной ток при параллельной работе до 4 модулей | Номинальный ток одного модуля × число модулей × 95% |
| Максимальный выходной ток при параллельной работе от 4 до 12 модулей | Номинальный ток одного модуля × число модулей × [95% - (число модулей - 4) × 2%] |
| Минимальная нагрузка для нормализации пульсаций при параллельной работе | Более 5% суммарного номинального тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 188,1 тыс. ч min по Telcordia SR-332 (Bellcore); 20,9 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Габариты | 540 × 424 × 83,5 мм |
| Габариты в дюймах | 21,3 × 16,7 × 3,29 дюйма |
| Масса | 23,4 кг |
| Упаковка | 1 шт. / 23,4 кг / 2,82 куб. фута |
| Исполнение корпуса | 2U |
Соответствие стандартам и электробезопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытание прочности изоляции вход-выход | 4,25 кВ AC |
| Испытание прочности изоляции вход-земля | 3 кВ AC |
| Испытание прочности изоляции выход-земля | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Стандарт ЭМС-излучения | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11) |
| Стандарт ЭМС-помехоустойчивости | EN55024, EN61204-3, EN61000-6-2 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемые помехи | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные помехи | Уровень 3 |
| Проводимые помехи | Уровень 4 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Гармонические токи | Класс A |
| Колебания напряжения | Класс A |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулировку по линии и по нагрузке.
- При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после завершения испытаний.
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки. Следует использовать кривую дерейтингa.
- КПД измеряется при 75% нагрузки и входном напряжении 480 В AC.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование; при проведении ЭМС-испытаний устройство монтируется на металлическую пластину 600 × 900 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентиляторов и 5 °C/1000 м для моделей с вентиляторами при высоте эксплуатации выше 2000 м.
- При использовании сигнала PV для регулировки напряжения возможен незначительный выход пульсаций и шума за пределы норматива в отдельных режимах работы.
- При малой нагрузке пульсации выходного напряжения могут превышать норму; это уменьшается увеличением нагрузки.
