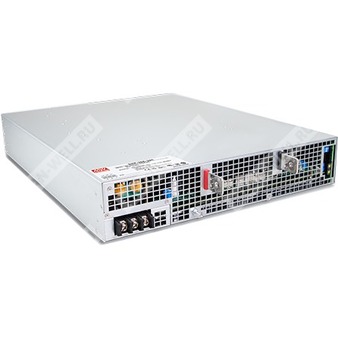

SHP-30K-230 - программируемый высокоэффективный источник питания AC/DC на 30 кВт для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SHP | Серия высокоэффективных цифровых источников питания |
| 30K | Номинальная мощность 30 кВт |
| 230 | Номинальное выходное напряжение 230 В |
Назначение и краткое описание
Серия SHP-30K-HV представляет собой высокоэффективный AC/DC источник питания мощностью 30 кВт для широкого диапазона трёхфазного входного питания. Модель SHP-30K-230 рассчитана на выход 230 В и предназначена для промышленных систем, где требуются высокая удельная мощность, программируемые параметры, активное разделение тока при параллельной работе и поддержка удалённого управления.
Устройство выполнено в форм-факторе 2U для 19-дюймовой стойки, использует принудительное воздушное охлаждение и допускает работу при повышенной температуре окружающей среды при соблюдении условий дерейтингa.
Особенности
- Трёхфазный вход: 3×3-проводная схема или 3×4-проводная схема, 340…530 В переменного тока.
- Выходное напряжение: 230 В постоянного тока.
- Номинальная мощность: 30 кВт.
- КПД до 96,5% для модели 230 В.
- Коэффициент мощности: не менее 0,98 при полной нагрузке.
- Программирование выходного напряжения и уровня постоянного тока.
- Активное распределение тока до 12 и более параллельно включённых блоков.
- Удалённое включение/выключение.
- Сигналы аварии и состояния: AC-OK, DC-OK, T-ALARM, Fan Fail.
- Встроенный вспомогательный источник питания 12 В / 1,5 А.
- Поддержка интерфейсов CANBus, PMBus или MODBus-RTU/RS-485 в зависимости от исполнения.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двойная изоляция для модели 55 В; для модели 230 В применена стандартная силовая изоляция, указанные испытательные напряжения приведены в спецификации.
- Принудительное воздушное охлаждение.
Описание
SHP-30K-230 относится к серии SHP-30K-HV, представляющей собой цифровой промышленный источник питания AC/DC с высокой плотностью мощности. Серия рассчитана на работу от широкого диапазона трёхфазной сети без необходимости использования нейтрали. Для модели 230 В предусмотрены параметры, ориентированные на промышленные нагрузки с высоким уровнем потребления и на системы, где важны точность стабилизации, возможность дистанционной настройки и эксплуатация в составе параллельных силовых систем.
Конструкция предусматривает активное охлаждение, встроенные функции программирования по напряжению и току, а также сигнальные и коммуникационные возможности для интеграции в автоматизированные энергетические и технологические комплексы.
Основные параметры
| Параметр | Значение |
|---|
| Серия | SHP-30K-HV |
| Модель | SHP-30K-230 |
| Номинальная выходная мощность | 30 000 Вт |
| Номинальное выходное напряжение | 230 В |
| Номинальный выходной ток | 130,5 А |
| Диапазон выходного тока | 0…139 А |
| Диапазон полного выхода по напряжению | 216…260 В |
| Диапазон регулировки выходного напряжения | 170…260 В |
| КПД | 96,5% |
| Коэффициент мощности | не менее 0,98 |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 340…530 В переменного тока |
| Тип входной сети | 3-фазная, 3-проводная или 3-фазная, 4-проводная |
| Частота сети | 47…63 Гц |
| Входной ток | 39 А при 480 В переменного тока; 47 А при 400 В переменного тока |
| Пусковой ток | 80 А при 480 В переменного тока; 60 А при 400 В переменного тока |
| Ток утечки | <14 мА пик при 530 В; <9 мА среднеквадратичное при 530 В |
| Время удержания | 16 мс при 400 В и полной нагрузке; 20 мс при 400 В и 75% нагрузки |
| Время установки и нарастания | 3000 мс, 100 мс при полной нагрузке |
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение по умолчанию | 230 В |
| Диапазон регулировки напряжения | 170…260 В |
| Полный рабочий диапазон по напряжению | 216…260 В |
| Номинальный выходной ток | 130,5 А |
| Диапазон регулировки постоянного тока | 0…139 А |
| Пульсации и шум | 1,5 В пик-пик |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск | включает погрешность установки, линейную и нагрузочную стабилизацию |
Защиты
| Параметр | Поведение |
|---|
| Перегрузка | При мощности более 105% от номинальной в течение более 5 с — отключение выходного напряжения с последующим восстановлением после повторного включения питания. |
| Ограничение тока | При мощности более 120% от номинальной в течение более 5 с — режим ограничения постоянного тока с отключением выходного напряжения и восстановлением после повторного включения. |
| Перенапряжение | Отключение выходного напряжения с последующим восстановлением после повторного включения. |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры. |
Функциональные возможности
| Функция | Описание |
|---|
| Программирование выходного напряжения | Регулировка в пределах 50…120% от номинального значения. |
| Программирование постоянного тока | Регулировка в пределах 1…100% от номинального тока. |
| Параллельная работа | Активное распределение тока, до 12 и более блоков. |
| Удалённое включение/выключение | Поддерживается через сигнальный разъём. |
| Вспомогательное питание | 12 В / 1,5 А для цепей управления и внешних функций. |
| Сигнальные выходы | AC-OK, DC-OK, T-ALARM, Fan Fail. |
Сигналы и интерфейсы
| Сигнал / интерфейс | Назначение |
|---|
| CANBus / PMBus / MODBus-RTU / RS-485 | Цифровая коммуникация в зависимости от исполнения. |
| AC-OK | Сигнал состояния сети переменного тока. |
| DC-OK | Сигнал наличия корректного выходного напряжения. |
| T-ALARM | Сигнал температурной аварии. |
| Fan Fail | Сигнал отказа вентилятора. |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Охлаждение | Принудительное воздушное |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение вход-выход | 4,25 кВ переменного тока |
| Испытательное напряжение вход-земля | 3 кВ переменного тока |
| Испытательное напряжение выход-земля | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Показатель | Стандарт | Уровень |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая помеха | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3 |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 4 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-34 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11) | Класс A |
| Излучаемая эмиссия | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11) | Класс A |
| Гармонические токи | BS EN/EN61000-3-12 | — |
| Колебания напряжения и фликер | BS EN/EN61000-3-11 | — |
MTBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 188,1 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 20,9 тыс. ч минимум |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 540 × 424 × 83,5 мм |
| Высота в стойке | 2U |
| Масса | 23,4 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 1 шт. |
| Масса упаковки | 23,4 кг |
| Объём упаковки | 2,82 куб. фута |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входе 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- При испытаниях на электрическую прочность и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после завершения испытаний.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa.
- КПД измеряется при нагрузке 75% и входе 480 В переменного тока.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; ЭМС-испытания выполняются на монтажной металлической плите определённых размеров и толщины.
- Температурный дерейтинг по высоте: 3,5 °C/1000 м для моделей без вентиляторов и 5 °C/1000 м для моделей с вентиляторами при высоте более 2000 м.
- При использовании сигнала PV для регулировки Vo возможен незначительный выход пульсаций и шума за пределы спецификации при определённых условиях.
- При малой нагрузке пульсации выходного напряжения могут превышать норму; эффект уменьшается при увеличении нагрузки.
