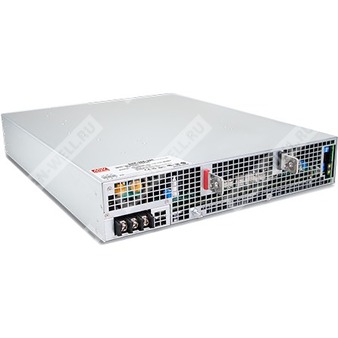

SHP-30K-380 — промышленный AC/DC источник питания мощностью 30 кВт с выходом 380 В для высоконагруженных систем.
Расшифровка партномера
| Позиция | Значение |
| SHP | Серия источников питания SHP |
| 30K | Номинальная мощность 30 кВт |
| 380 | Номинальное выходное напряжение 380 В |
Описание
SHP-30K-380 — это высокоэффективный цифровой AC/DC источник питания серии SHP-30K-HV, предназначенный для промышленного применения. Устройство работает от широкого диапазона трехфазного сетевого питания без необходимости нейтрали и формирует стабилизированное постоянное напряжение 380 В. Серия ориентирована на энергоемкие системы автоматизации, электрохимические установки, лазерное оборудование, RF-применения, зарядные станции для электромобилей и другие нагрузки с высоким уровнем потребляемой мощности.
Модель поддерживает принудительное воздушное охлаждение, программирование выходного напряжения и тока, активное распределение тока при параллельной работе, а также встроенные сигналы состояния и функции дистанционного управления. Для кратковременных нагрузок допускается пиковая мощность до 120% от номинальной.
Ключевые особенности
- Трехфазный вход: 3-проводный или 4-проводный, схема Δ или Y, диапазон 340…530 В переменного тока.
- Высокий КПД: до 97%.
- Кратковременная пиковая мощность: до 120% от номинальной.
- Корпус формата 2U для стойки 19 дюймов с принудительным воздушным охлаждением.
- Встроенные интерфейсы: CANBus; опционально PMBus или MODBus-RTU/RS-485.
- Программируемое выходное напряжение и программируемый уровень ограничения тока.
- Активное распределение тока при параллельной работе до 12 блоков и более.
- Встроенные функции дистанционного включения/выключения, вспомогательного питания и сигнализации.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двойная изоляция для модели 55 В; для модели 380 В — промышленное исполнение с высокой степенью изоляции и межобмоточных выдерживаемых напряжений согласно таблице параметров.
Применение
- Системы энергетики и промышленной автоматизации.
- Ультрафиолетовые и лазерные диодные установки.
- Электролизные системы.
- Лазерные технологические машины.
- Burn-in установки.
- RF-оборудование.
- Зарядные станции для электромобилей.
Основные параметры
| Параметр | Значение |
| Модель | SHP-30K-380 |
| Номинальное постоянное напряжение | 380 В |
| Номинальный ток | 79 А |
| Диапазон регулировки тока | 0…90 А |
| Номинальная мощность | 30000 Вт |
| Диапазон работы при полной мощности | 334…400 В |
| Диапазон регулировки выходного напряжения | 260…400 В |
| Допуск по выходному напряжению | ±1,0% |
| Допуск по нагрузочной стабилизации | ±0,5% |
| Допуск по линейной стабилизации | ±0,5% |
| Пульсации и шум | 2 В пик-пик |
| Эффективность | 97% |
| Коэффициент мощности | не менее 0,98 при 400/480 В и полной нагрузке |
| Время установки, нарастания | 3000 мс, 100 мс при полной нагрузке |
| Время удержания | 20 мс при 400 В и 75% нагрузки; 16 мс при 400 В и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 3-фазное 3-проводное или 3-фазное 4-проводное, 340…530 В переменного тока |
| Диапазон частоты | 47…63 Гц |
| Входной ток | 30 А при 400 В; 25,2 А при 480 В |
| Пусковой ток | 60 А при 400 В; 80 А при 480 В |
| Коэффициент мощности | не менее 0,98 при 400/480 В и полной нагрузке |
| Ток утечки | <14 мА peak при 530 В; <9 мА rms при 530 В |
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение | 380 В |
| Диапазон напряжения полной мощности | 334…400 В |
| Диапазон регулировки напряжения | 260…400 В |
| Номинальный ток | 79 А |
| Диапазон регулировки тока | 0…90 А |
| Номинальная мощность | 30000 Вт |
| Пиковая мощность | до 120% от номинальной в течение не более 5 с |
| Пульсации и шум | 2 В пик-пик |
Защиты
| Функция | Описание |
| Перегрузка | При мощности выхода более 105% от номинальной более 5 секунд — отключение выходного напряжения с восстановлением после повторного включения. |
| Ограничение тока | При мощности выхода более 120% от номинальной более 5 секунд — режим ограничения постоянным током с последующим отключением выходного напряжения и восстановлением после повторного включения. |
| Перенапряжение | Отключение выходного напряжения с восстановлением после повторного включения. |
| Перегрев | Отключение выходного напряжения; восстановление после снижения температуры. |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Работа на высоте | При высоте более 2000 м требуется дерейтинг: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором |
Функциональные возможности
| Функция | Описание |
| Программирование выходного напряжения | Диапазон установки 50…120% от номинального значения; настройка встроенным потенциометром или внешним напряжением через PV+ и PV- на CN53. |
| Программирование уровня постоянного тока | Диапазон установки 1…100% от номинального тока; настройка внешним напряжением через PC+ и PC- на CN53. |
| Дистанционное включение/выключение | Управление через CN86. |
| Вспомогательное питание | 12 В при 1,5 А, допускаемое отклонение ±5%, пульсации 150 мВ пик-пик. |
| Сигнальные выходы | AC-OK, DC-OK, Fan Fail, T-ALARM. |
| Параллельная работа | До 12 блоков и более. |
Сигналы и интерфейсы
| Интерфейс / сигнал | Назначение |
| CANBus | Встроенный цифровой интерфейс. |
| PMBus | Опциональный цифровой интерфейс. |
| MODBus-RTU/RS-485 | Опциональный цифровой интерфейс. |
| AC-OK | TTL-выход состояния входного питания. |
| DC-OK | TTL-выход состояния выходного напряжения. |
| T-ALARM | TTL-выход температурной аварии. |
| Fan Fail | TTL-выход отказа вентилятора. |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электростатический разряд | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Радиопомехи | Класс A |
| Быстрые переходные процессы / всплески | Уровень 3 |
| Импульсные перенапряжения | Уровень 3 |
| Проведённые помехи | Уровень 4 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывание на 250 периодов |
| Изоляция вход-выход | 4,25 кВ переменного тока |
| Изоляция вход-земля | 3 кВ переменного тока |
| Изоляция выход-земля | 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 188,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 20,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 540 × 424 × 83,5 мм |
| Высота в стойке | 2U |
| Масса | 23,4 кг |
| Упаковка | 1 шт. / 23,4 кг / 2,82 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт «A» должен быть временно удалён и установлен обратно после завершения испытаний.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Эффективность измерена при 75% нагрузки и входе 480 В переменного тока.
- Параметры ЭМС проверялись при монтаже устройства на металлической пластине 600 × 900 мм толщиной 1 мм; конечное изделие должно быть перепроверено на соответствие требованиям ЭМС.
- Температурный дерейтинг: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- При использовании сигнала PV для регулировки Vo уровень пульсаций Vo в некоторых режимах может немного превышать значение, указанное в спецификации.
- При малой нагрузке пульсации выходного напряжения могут превышать норму; это поведение уменьшается при увеличении нагрузки.
