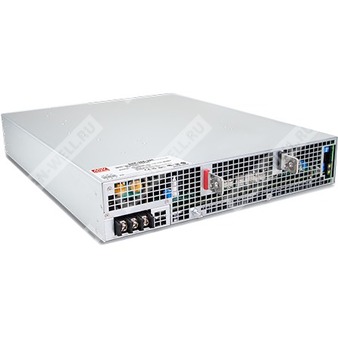

SHP-30K-55 - промышленный AC/DC источник питания 30 кВт с выходом 55 В и функциями программирования, параллельной работы и удалённого управления.
Расшифровка партномера
| Обозначение | Расшифровка |
| SHP | Серия высокоэффективных цифровых источников питания |
| 30K | Номинальная мощность 30 кВт |
| 55 | Номинальное выходное напряжение 55 В |
Назначение
Источник питания серии SHP-30K-HV представляет собой высокоэффективный AC/DC преобразователь промышленного назначения с широким диапазоном трёхфазного входного напряжения, программируемым выходом, активным разделением тока и поддержкой интерфейсов управления. Модель SHP-30K-55 ориентирована на применение в системах автоматизации, электролизе, лазерных установках, RF-оборудовании, зарядных станциях и других мощных нагрузках, требующих стабильного низковольтного высокотокового питания.
Описание
Серия SHP-30K-HV — это высокоэффективные цифровые источники питания мощностью 30 кВт. Устройства работают от широкого диапазона трёхфазного AC-входа, нейтраль не требуется, и выпускаются в вариантах с выходными напряжениями 55 В, 115 В, 230 В и 380 В.
Модель SHP-30K-55 имеет номинальное выходное напряжение 55 В и предназначена для высокотоковых нагрузок. Источник может работать при температуре окружающей среды до 70 °C при принудительном воздушном охлаждении. Конструктивно изделие выполнено в корпусе высотой 2U для установки в 19-дюймовую стойку.
Функционально изделие поддерживает программирование выходного напряжения и уровня ограничения тока, активное распределение тока при параллельной работе, дистанционное включение/выключение, вспомогательное питание, а также сигналы аварии и состояния. Поддерживаются варианты коммуникации CANBus, PMBus и MODBus-RTU/RS-485 в зависимости от исполнения.
Основные особенности
- Трёхфазный вход 3P 3-проводный / △ или Y 340…530 В AC, либо 3P 4-проводный / Y 340…530 В AC
- Высокий КПД — до 97%
- Кратковременная пиковая мощность до 120%
- Корпус 2U для 19-дюймовой стойки, принудительное воздушное охлаждение
- Встроенный интерфейс CANBus, опционально PMBus или MODBus-RTU/RS-485
- Программируемое выходное напряжение и уровень постоянного тока
- Активное распределение тока до 12 и более параллельных модулей
- Дистанционное управление ON/OFF
- Вспомогательное питание и сигнальные выходы аварий
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Двойная изоляция для модели 55 В
Применение
- Энергетические и силовые системы для автоматизации
- Установки для УФ-источников и лазерных диодов
- Электролизные системы
- Лазерные технологические машины
- Оборудование burn-in
- RF-применения
- Зарядные станции для электромобилей
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 3P 3-проводный или 3P 4-проводный / 340…530 В AC |
| Диапазон частоты | 47…63 Гц |
| Входной ток, тип. | 47 А / 400 В AC, 39 А / 480 В AC |
| Коэффициент мощности, тип. | Не менее 0,98 при 400 В AC / 480 В AC и полной нагрузке |
| Пусковой ток, тип. | 60 А / 400 В AC, 80 А / 480 В AC |
| Ток утечки | <14 мА пик / 530 В AC, <9 мА среднеквадр. / 530 В AC |
| Входная эффективность, тип. | 96% / 95% / 96,5% / 97% для моделей 55 В / 115 В / 230 В / 380 В соответственно |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 55 В |
| Выходной ток, номинальный | 346 А |
| Диапазон выходного тока | 0…346 А |
| Номинальная мощность | 19 000 Вт |
| Диапазон напряжения при полной мощности | 48…57,6 В |
| Диапазон регулировки выходного напряжения | 39…57,6 В |
| Допуск напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 0,55 В пик-пик |
| Установочное время, время нарастания | 3000 мс, 100 мс при полной нагрузке |
| Время удержания | 20 мс / 400 В AC при 75% нагрузки; 16 мс / 400 В AC при полной нагрузке |
Параметры программирования
| Параметр | Значение |
| Программирование выходного напряжения | В диапазоне 50…120% от номинального выхода |
| Программирование уровня постоянного тока | В диапазоне 1…100% от номинального тока |
| Способ задания напряжения | Встроенным потенциометром или внешним напряжением между PV+ и PV- на CN53 |
| Способ задания тока | Внешним напряжением между PC+ и PC- на CN53 |
Защиты
| Параметр | Поведение |
| Защита от перегрузки | При мощности более 105% от номинальной более 5 секунд — отключение выходного напряжения, восстановление после повторного включения |
| Режим ограничения при перегрузке | Ограничение постоянным током при мощности более 120% от номинала более 5 секунд, затем отключение выхода, восстановление после повторного включения |
| Защита от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Сигналы и интерфейсы
| Параметр | Значение |
| Сигнал аварии | AC-OK, DC-OK, Fan Fail, T-ALARM |
| Дистанционное включение/выключение | Поддерживается |
| Вспомогательное питание | 12 В / 1,5 А, допуск ±5%, пульсации 150 мВ пик-пик |
| Параллельная работа | До 12 модулей и более |
| Тип связи | CANBus; опционально PMBus или MODBus-RTU/RS-485 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 минут на цикл, по 60 минут вдоль осей X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 4,25 кВ AC |
| Испытательное напряжение изоляции вход-PE | 3 кВ AC |
| Испытательное напряжение изоляции выход-PE | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Модель 55 В | Двойная изоляция |
ЭМС
| Параметр | Норма | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемые помехи | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3 |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 4 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-34 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11) | Класс A |
| Эмиссия по излучению | BS EN/EN55032 (CISPR32) / EN55011 (CISPR11) | Класс A |
| Гармонические токи | BS EN/EN61000-3-12 | --- |
| Фликер напряжения | BS EN/EN61000-3-11 | --- |
| Общий стандарт | EN55024, EN61204-3, EN61000-6-2 | --- |
Наработка на отказ, размеры и упаковка
| Параметр | Значение |
| MTBF | 188,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 20,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 540 × 424 × 83,5 мм |
| Высота корпуса | 2U |
| Масса | 23,4 кг |
| Упаковка | 1 шт. / 23,4 кг / 2,82 куб. фута |
Примечания
| 1 | Если не указано иное, все параметры измерены при входе 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При испытаниях на выдерживаемое напряжение и сопротивление изоляции винт «A» должен быть временно снят и установлен обратно после испытаний. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. Следует использовать кривую дерейтингa. |
| 6 | КПД измерен при 75% нагрузки и входе 480 В AC. |
| 7 | ЭМС-испытания выполнялись на металлической пластине 600 × 900 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие ЭМС. |
| 8 | Температурный дерейтинг составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м. |
| 9 | При использовании сигнала PV для регулировки Vo пульсации могут незначительно превышать указанное в спецификации значение в определённых режимах. |
| 10 | При малой нагрузке пульсации выходного напряжения могут превышать норму; эффект уменьшается при увеличении нагрузки. |
