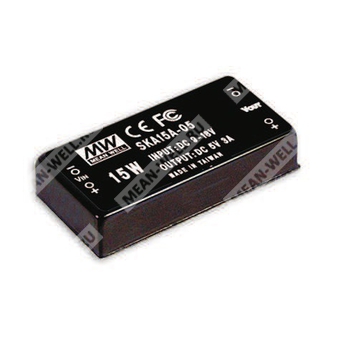

SKA15A-033 - изолированный DC/DC-преобразователь 3,3 В для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| Серия | SKA15 | DC/DC-преобразователь серии SKA15, регламентированный, с одним выходом |
| Исполнение по входу | A | Диапазон входного напряжения 9 ~ 18 В постоянного тока |
| Выходное напряжение | 033 | Выход 3,3 В постоянного тока |
Общее назначение
SKA15A-033 представляет собой компактный изолированный преобразователь постоянного тока в постоянный ток с одним стабилизированным выходом 3,3 В. Изделие предназначено для питания промышленной и встраиваемой электронной аппаратуры, где требуется гальваническая развязка, высокая устойчивость и работа в широком температурном диапазоне.
Особенности
- Диапазон входного напряжения 2:1.
- Входно-выходная изоляция 1500 В постоянного тока.
- Встроенный входной фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический экранированный корпус с защитой по шести сторонам.
- 100 % испытание на прогонку под нагрузкой.
- Низкая стоимость при высокой надежности.
- Одноканальный стабилизированный выход.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Диапазон выходного тока | 300 ~ 3000 мА |
| Номинальная мощность | 9,9 Вт |
| Пульсации и шум, максимум | 50 мВ п-п |
| Стабилизация по линии | ±0,2 % |
| Стабилизация по нагрузке | ±0,5 % |
| Точность выходного напряжения | ±2,0 % |
| Частота коммутации | 150 кГц минимум |
| КПД типовой | 76 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9 ~ 18 В постоянного тока |
| Входной ток при полной нагрузке | 1700 мА |
| Входной ток без нагрузки | 20 мА |
| Фильтр | Pi-цепь |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Диапазон выходного тока | 300 ~ 3000 мА |
| Пульсации и шум, максимум | 50 мВ п-п |
| Стабилизация по линии | ±0,2 % |
| Стабилизация по нагрузке | ±0,5 % |
| Точность выходного напряжения | ±2,0 % |
| Номинальная мощность | 9,9 Вт |
| Максимальная внешняя ёмкость нагрузки | 2700 мкФ |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110 % ~ 250 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Предусмотрена на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита на входе | Рекомендуется предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20 % ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 % ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, уровень light industry, критерий A, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры | 50,8 × 25,4 × 11,27 мм |
| Размеры в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Монтажные и конструктивные данные
| Параметр | Значение |
| Конструкция | Компактный модульный преобразователь в металлическом корпусе |
| Рекомендации по применению | Для повышения работоспособности при перегрузке или коротком замыкании более 30 секунд следует предотвращать работу преобразователя в таком режиме |
Упаковка
| Параметр | Значение |
| Упаковка | По 10 шт. в трубке, 40 трубок в картонной коробке |
| Масса одной трубки | 400 г |
| Масса коробки | 16,8 кг |
| Габариты коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70 % RH.
- Пульсации и шум измеряются при помощи 12-дюймового витого экранированного провода и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Следует предотвращать работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
