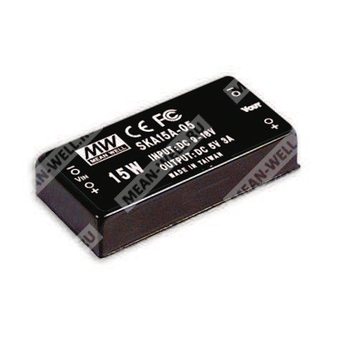

SKA15A-05 - изолированный DC-DC преобразователь 3,3 В для промышленной электроники.
Компонент SKA15A-05 представляет собой регулируемый изолированный преобразователь постоянного тока серии SKA15 с одним выходом, предназначенный для применения в системах промышленной электроники, автоматизации и распределённого питания. По маркировке SKA15A-05 определяется исполнение с входным диапазоном 9–18 В DC и выходным напряжением 3,3 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SKA15 | Серия регулируемых изолированных DC-DC преобразователей с одним выходом, мощность до 15 Вт |
| A | Входной диапазон 9–18 В DC |
| 05 | Выходное напряжение 3,3 В |
| SKA15A-05 | Модификация серии SKA15 с входом 9–18 В DC и выходом 3,3 В |
Основные особенности
- Широкий входной диапазон 2:1.
- Изоляция вход/выход 1500 В DC.
- Номинальная мощность 9,9 Вт.
- Встроенный входной фильтр Pi-типа.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт естественной конвекции.
- Металлический корпус с экранированием по шести сторонам.
- Испытание 100% приработка.
- Низкая стоимость при высокой надёжности.
- Сертификационные признания: FCC / EAC / CE / UKCA.
Область применения
Преобразователь применяется как источник локального стабилизированного питания в промышленной автоматике, телекоммуникационном оборудовании, системах управления и иной аппаратуре, где требуется гальванически развязанное питание с низким уровнем пульсаций и высокой устойчивостью к помехам.
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Диапазон выходного тока | 300–3000 мА |
| Номинальная мощность | 9,9 Вт |
| Пульсации и шум, максимум | 50 мВ п-п |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 150 кГц, минимум |
| Максимальная ёмкость нагрузки | 2700 мкФ |
Вход
| Параметр | Значение |
| Входной диапазон напряжения | 9–18 В DC |
| КПД типовой | 76% |
| Входной ток при полной нагрузке | 1700 мА |
| Входной ток без нагрузки | 20 мА |
| Фильтр | Pi-типа |
| Входная защита | Плавкий предохранитель рекомендуется |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 110–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Защита предусмотрена на всех выходах |
| Тип защиты от короткого замыкания | Hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая температура при снижении нагрузки | См. кривую снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 11,27 мм |
| Габаритные размеры в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
| Исполнение выводов | Штыревой монтаж |
| Шаг и расположение выводов | Согласно чертежу механического исполнения |
Назначение выводов
| № вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | В трубках |
| Количество в трубке | 40 шт. |
| Количество в коробке | 400 шт. |
| Масса одной трубки | 400 г |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к выводу, с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкой до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для предотвращения повреждения преобразователя при перегрузке или коротком замыкании длительностью более 30 секунд необходимо предусмотреть соответствующие меры.
