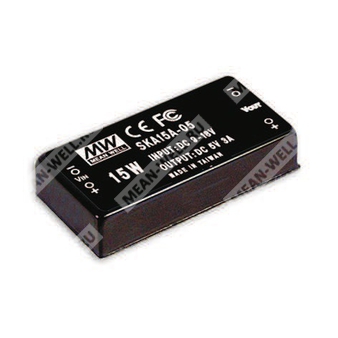

SKA15A-12 — преобразователь DC-DC 9,9–15 Вт со стабилизированным одиночным выходом 12 В для промышленной электроники.
SKA15A-12 — это модульный изолированный преобразователь постоянного тока в постоянный ток серии SKA15, предназначенный для формирования стабилизированного выходного напряжения 12 В из широкого диапазона входного напряжения. Компонент ориентирован на применение в промышленной автоматике, телекоммуникационном и измерительном оборудовании, а также в системах распределенного питания, где требуется компактный источник с гальванической развязкой, высоким КПД и защитой от перегрузки и короткого замыкания.
Расшифровка партномера
| Обозначение | Расшифровка |
| SKA15 | Серия DC-DC преобразователей номинальной мощности 9,9–15 Вт |
| A | Входной диапазон A: 9–18 В DC |
| 12 | Номинальное выходное напряжение 12 В DC |
Основные особенности
- Широкий диапазон входного напряжения 9–18 В DC.
- Изолированный одиночный выход 12 В DC.
- Номинальная мощность 9,9 Вт.
- Высокочастотная импульсная схема преобразования.
- Гальваническая изоляция входа и выхода 1500 В DC.
- Встроенный входной фильтр Π-образной конфигурации.
- Защита от перегрузки и короткого замыкания.
- Компактное исполнение для монтажа в ограниченном объеме.
- Соответствие требованиям по электромагнитной совместимости.
Назначение
Преобразователь предназначен для питания электронных узлов с требованием стабилизированного напряжения 12 В при использовании источников постоянного тока с нестабилизированным уровнем напряжения в диапазоне 9–18 В. Конструкция и электрические параметры позволяют применять изделие в промышленных системах с повышенными требованиями к надежности, помехоустойчивости и компактности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Диапазон регулирования выходного напряжения | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Номинальная мощность | 9,9 Вт |
| Диапазон выходного тока | 125–1250 мА |
| Пульсации и шум, максимум | 60 мВ п-п |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
| Максимальная внешняя емкостная нагрузка | 1800 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В DC |
| Частота преобразования | 150 кГц минимум |
| Ток потребления при полной нагрузке | 800 мА |
| Ток потребления без нагрузки | 30 мА |
| Входной фильтр | Π-образный |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 110–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Выход защищён |
| Тип защиты от короткого замыкания | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Рекомендуемая защита на входе | Предохранитель |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry; критерий A; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические размеры
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2 × 1 × 0,44 дюйма (Д × Ш × В) |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключён |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Стандартная поставка | Трубчатая упаковка |
| Количество в трубе | 10 шт. |
| Масса одной трубы | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Параметры трубки | Длина 289 мм; размеры профиля 54 × 22,7 × 7 мм |
