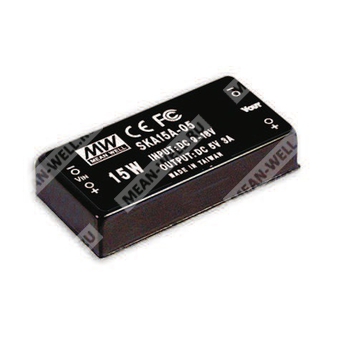

SKA15A-15 - изолированный DC-DC преобразователь 15 Вт с одним выходом для промышленного применения.
Назначение: модульный изолированный преобразователь постоянного тока SKA15A-15 серии SKA15, предназначенный для формирования стабилизированного выходного напряжения 15 В при питании от широкого диапазона входного напряжения.
Расшифровка партномера
| Составляющая |
Расшифровка |
| SKA |
Серия DC-DC преобразователей Mean Well SKA |
| 15 |
Номинальная мощность 15 Вт |
| A |
Входной диапазон A: 9–18 В постоянного тока |
| 15 |
Выходное напряжение 15 В постоянного тока |
Описание
SKA15A-15 относится к серии DC-DC преобразователей с одним выходом, высоким уровнем гальванической развязки и встроенным EMI-фильтром. Модуль рассчитан на применение в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах питания и другой аппаратуре, где требуется локальное стабилизированное питание от шины постоянного тока.
Для данного исполнения характерны: широкий входной диапазон 9–18 В, выход 15 В, мощность 15 Вт, компактный корпус, естественное воздушное охлаждение, защита от короткого замыкания и перегрузки, а также низкая стоимость при высокой надёжности.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Встроенный EMI-фильтр.
- Гальваническая развязка вход/выход 1500 В DC.
- Защита от короткого замыкания и перегрузки.
- Автоматическое восстановление после устранения аварийного режима.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический экранированный корпус с шестисторонним экраном.
- Испытание на 100% прогонке при изготовлении.
Характеристики по группам
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В |
| Номинальная мощность | 15 Вт |
| Диапазон выходного тока | 100–1000 мА |
| Пульсации и шум | 60 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,2% |
| Частота переключения | 150 кГц минимум |
| Ёмкостная нагрузка на выходе | 560 мкФ |
| Параметр | Значение |
|---|
| Входной диапазон напряжения | 9–18 В постоянного тока |
| Тип входа | Вариант A |
| КПД типовой | 80% |
| Потребляемый ток при полной нагрузке | 1700 мА |
| Потребляемый ток без нагрузки | 20 мА |
| Входной фильтр | Pi-фильтр |
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Безопасность | EAC TP TC 020/2011, одобрено |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Параметр | Значение |
|---|
| Диапазон рабочей температуры | -40...+71 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+105 °C, 10...95% RH |
| Температурный коэффициент | ±0,03% / °C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Параметр | Значение |
|---|
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
| Форм-фактор упаковки | По 10 шт. в трубке, 400 шт. в коробке |
| Масса одной трубки | 400 г |
| Масса коробки | 16,8 кг |
| Размер коробки | L600 × W230 × H220 мм |
Входные исполнения серии
| Исполнение |
Диапазон входного напряжения |
| A |
9–18 В DC |
| B |
18–36 В DC |
| C |
36–72 В DC |
Соответствие по моделям серии
| Модель |
Выходное напряжение |
Диапазон выходного тока |
Номинальная мощность |
Пульсации и шум |
КПД типовой |
| SKA15A-15 |
15 В |
100–1000 мА |
15 Вт |
60 мВ п-п |
80% |
Назначение выводов
| Номер вывода |
Назначение |
| 1 | Вход «+Vin» |
| 2 | Вход «-Vin» |
| 3 | Выход «+Vout» |
| 4 | Не подключён |
| 5 | Выход «-Vout» |
Механическое исполнение
Корпус прямоугольный, экранированный, с нижним расположением выводов. Монтажные и присоединительные размеры соответствуют габаритному чертежу изделия.
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, с подключением 0,1 мкФ и 47 мкФ конденсаторов.
- Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
