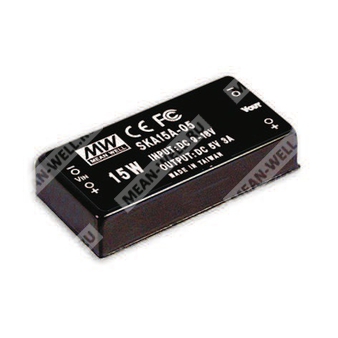

SKA15B-033
SKA15B-033 - изолированный DC/DC-преобразователь 3,3 В для питания нагрузок промышленной электроники.
Описание
SKA15B-033 представляет собой регулируемый одновыходной DC/DC-преобразователь серии SKA15 с мощностью 9,9 Вт и выходным напряжением 3,3 В. Устройство предназначено для преобразования постоянного напряжения источника питания в стабилизированное низковольтное напряжение с гальванической развязкой, с широким входным диапазоном и встроенными защитными функциями.
Расшифровка партномера
| Партномер | Расшифровка |
| SKA15 | Серия регулируемых одновыходных DC/DC-преобразователей |
| B | Входной диапазон 18…36 В постоянного тока |
| 033 | Выходное напряжение 3,3 В |
Основные особенности
- Широкий входной диапазон 2:1.
- Изоляция вход-выход 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический экран с шести сторон.
- 100% испытание на прогонку под нагрузкой.
- Низкая стоимость и высокая надёжность.
Применение
Преобразователь используется в промышленной электронике, системах распределённого питания, телекоммуникационном и общем электронном оборудовании, где требуется компактный изолированный источник 3,3 В.
Параметры
| Параметр | Значение |
| Модель | SKA15B-033 |
| Серия | SKA15 |
| Тип изделия | Регулируемый одновыходной DC/DC-преобразователь |
| Номинальная выходная мощность | 9,9 Вт |
| Полная мощность серии | 15 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Номинальное входное напряжение | 24 В постоянного тока |
| Тип входа | B |
| Частота преобразования | 150 кГц минимум |
| Входной ток при полной нагрузке | 800 мА |
| Входной ток без нагрузки | 30 мА |
| Фильтр | Pi-network |
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Диапазон выходного тока | 300…3000 мА |
| Нестабильность по линии | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Погрешность выходного напряжения | ±2,0 % |
| Пульсации и шум | 50 мВ п-п |
| Максимальная ёмкость нагрузки | 2700 мкФ |
| КПД типовое | 76 % |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110…250 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Автовосстановление после устранения неисправности |
| Защита от короткого замыкания | Есть на всех выходах |
| Тип защиты от короткого замыкания | Автовосстановление после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая температура с учётом дерейтинг-кривой | По кривой снижения нагрузки |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 1500 В постоянного тока, вход-выход |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты ЭМС по излучению | BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
| Стандарт безопасности | EAC TP TC 020/2011, одобрено |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключён |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в одной трубе | 10 шт. |
| Масса одной трубы | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
| Параметры трубы | Длина 289 мм, высота 22,7 мм, ширина 7 мм, размер фиксатора 54 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70 % RH.
2. Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельно конденсатором 0,1 мкФ и 47 мкФ.
3. Нестабильность по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
5. Для предотвращения выхода преобразователя в режим перегрузки или короткого замыкания более чем на 30 секунд режим работы следует ограничивать указанными условиями.
