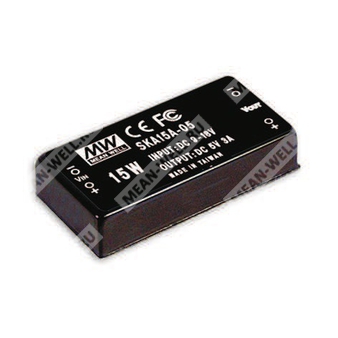

SKA15C-05 - изолированный DC-DC преобразователь с одним стабилизированным выходом 5 В для промышленной аппаратуры.
Назначение и краткое описание
SKA15C-05 представляет собой модульный изолированный DC-DC преобразователь серии SKA15 с одним выходом, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 5 В в системах промышленной электроники, автоматики и распределённого питания.
Расшифровка партномера
| SKA15 | Серия DC-DC преобразователей мощностью 9,9–15 Вт |
| C | Исполнение с диапазоном входного напряжения 36–72 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Входная изоляция 1500 В постоянного тока между входом и выходом.
- Защита от короткого замыкания и перегрузки.
- Встроенный входной фильтр типа π-цепи.
- Свободная конвекционная система охлаждения.
- Металлический корпус с экранированием по шести сторонам.
- Испытание на 100% режимом приработки.
- Низкая стоимость при высокой надёжности.
Основные параметры
| Серия | SKA15 |
| Исполнение | SKA15C-05 |
| Тип | Изолированный DC-DC преобразователь с одним выходом |
| Номинальная выходная мощность | 15 Вт |
| Диапазон мощности серии | 9,9–15 Вт |
| Частота преобразования | не менее 150 кГц |
| Типовая эффективность | 80% |
| Входная изоляция | 1500 В постоянного тока |
Вход
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Номинальный входной ток при полной нагрузке | 400 мА |
| Входной ток без нагрузки | 15 мА |
| Входной фильтр | π-цепь |
Выход
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 300–3000 мА |
| Допуск по напряжению | ±2,0% |
| Пульсации и шум | 50 мВпик-пик |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,4% |
| Предельно допустимая ёмкостная нагрузка | 1000 мкФ |
Защита
| Защита от перегрузки | 110%–250% от номинальной выходной мощности |
| Режим защиты от перегрузки | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Есть |
| Режим защиты от короткого замыкания | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Рекомендуемая внешняя защита | Предохранитель |
Электромагнитная совместимость и безопасность
| Электрическая прочность изоляции | Вход–выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Эксплуатационные условия
| Рабочая температура | -40...+71 °C |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура хранения и влажность | -40...+105 °C, 10%–95% RH |
| Температурный коэффициент | ±0,03% / °C (0...50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| MTBF | 300 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2 × 1 × 0,44" |
| Конструктив | Литой металлический корпус |
| Монтажное исполнение | Модульный печатный |
Выводы
| Назначение выводов 1 | +Vin |
| Назначение выводов 2 | -Vin |
| Назначение выводов 3 | +Vout |
| Назначение выводов 4 | Нет вывода |
| Назначение выводов 5 | -Vout |
Упаковка
| Масса одного изделия | 31,2 г |
| Количество в трубке | 10 шт. |
| Масса трубки | 400 г |
| Максимальное количество в картонной коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкой до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
