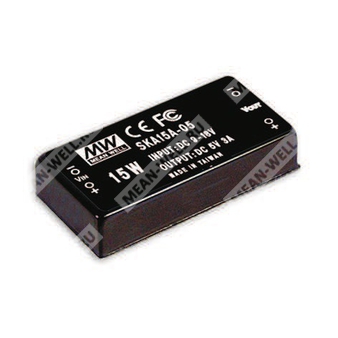

SKA15C-15 - изолированный DC-DC преобразователь 15 Вт для стабилизированного питания промышленной аппаратуры.
Назначение и особенности
SKA15C-15 представляет собой регулируемый изолированный DC-DC преобразователь серии SKA15 с одним выходом, предназначенный для построения локальных источников питания в промышленной электронике, средствах автоматики, распределённых системах управления и другой аппаратуре, требующей гальванической развязки и стабилизированного выходного напряжения.
Особенности:
- широкий диапазон входного напряжения 36…72 В постоянного тока;
- номинальная выходная мощность 15 Вт;
- гальваническая развязка вход/выход 1500 В;
- встроенный фильтр по входу;
- защита от короткого замыкания и перегрузки;
- режим защиты с автоматическим восстановлением после устранения аварии;
- металлический экранированный корпус с охлаждением за счёт свободной конвекции воздуха;
- соответствие требованиям по электромагнитной совместимости для промышленной среды;
- проверка 100% burn-in;
- низкая стоимость при высокой надёжности.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SKA |
Серия регулируемых изолированных DC-DC преобразователей Mean Well |
| 15 |
Номинальная мощность серии: 15 Вт |
| C |
Входной диапазон: 36…72 В постоянного тока |
| 15 |
Номинальное выходное напряжение: 15 В |
Основные параметры
| Параметр |
Значение |
| Тип изделия |
Регулируемый изолированный DC-DC преобразователь с одним выходом |
| Серия |
SKA15 |
| Партномер |
SKA15C-15 |
| Номинальная выходная мощность |
15 Вт |
| Входной диапазон |
36…72 В постоянного тока |
| Выходное напряжение |
15 В |
| Диапазон регулировки выходного напряжения |
±0,5% |
| Частота переключения |
не менее 150 кГц |
| КПД типовой |
82% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36…72 В постоянного тока |
| Типовое входное напряжение при полной нагрузке |
36 В |
| Типовой ток потребления без нагрузки |
15 мА |
| Фильтр |
Pi-цепь |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В |
| Диапазон выходного тока |
100…1000 мА |
| Номинальная выходная мощность |
15 Вт |
| Пульсации и шум |
60 мВ п-п |
| Линейная стабилизация |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
| Точность выходного напряжения |
±2,0% |
| Эквивалентная ёмкость нагрузки, максимальная |
1500 мкФ |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
110…250% от номинальной выходной мощности |
| Тип защиты |
Пульсирующий режим, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания |
Поддерживается, с автоматическим восстановлением после устранения аварии |
| Рекомендуемая защита по входу |
Предохранитель |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
1,5 кВ постоянного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−40…+71 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
−40…+105 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
300 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и нормы
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011, одобрено |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
50,8 × 25,4 × 11,27 мм |
| Габаритные размеры в дюймах |
2" × 1" × 0,44" |
| Масса |
31,2 г |
| Тип корпуса |
Металлический экранированный корпус |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
−Vin |
| 3 |
+Vout |
| 4 |
Не подключён |
| 5 |
−Vout |
Упаковка
| Параметр |
Значение |
| Стандартная упаковка |
Тубус |
| Количество в тубусе |
10 шт. |
| Масса одного тубуса |
400 г |
| Максимальное количество в коробке |
400 шт. |
| Масса коробки |
16,8 кг |
| Размер коробки |
600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12" и параллельно подключённого конденсатора 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
