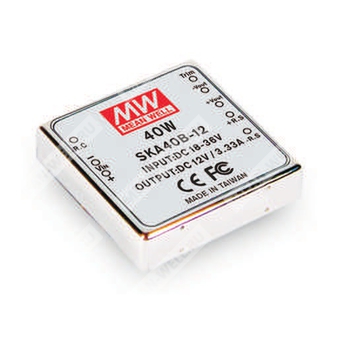

SKA40A-05 - изолированный DC/DC-преобразователь 40 Вт с широким входным диапазоном и одним выходом 5 В.
Назначение и особенности
SKA40A-05 представляет собой регулируемый изолированный DC/DC-преобразователь серии SKA40 для промышленной электроники и систем питания. Модуль обеспечивает один стабилизированный выход 5 В при мощности до 35 Вт, предназначен для монтажа на печатную плату и рассчитан на работу в широком диапазоне входных напряжений серии A. Устройство имеет встроенную гальваническую развязку, фильтрацию помех, дистанционное включение/выключение, дистанционную обратную связь, защиту от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| SKA | Серия регулируемых DC/DC-преобразователей Mean Well SKA |
| 40 | Номинальная мощность 40 Вт |
| A | Входной диапазон A: 9–18 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- КПД до 92%.
- Изоляция вход/выход 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Встроенное дистанционное управление включением/выключением.
- Встроенная дистанционная обратная связь.
- Подстройка выходного напряжения в пределах ±10%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- Испытание 100% режимом burn-in.
- Низкая стоимость и высокая надёжность.
- Доступны варианты с выходом 3,3 В и 9 В в составе серии.
Вход
| Параметр | Значение |
| Входной диапазон | 9–18 В постоянного тока |
| Номинальное входное напряжение для серии A | 12 В постоянного тока |
| Потребляемый ток, полная нагрузка | 3850 мА |
| Фильтр | π-цепь |
| Дистанционное управление | Включение: R.C. относительно -Vin более 2,5 В и до 75 В постоянного тока либо разомкнутая цепь; выключение: R.C. относительно -Vin менее 0,5 В постоянного тока либо короткое замыкание |
| Защита по входу | Рекомендуется предохранитель |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Выходной ток | 0,7–7 А |
| Номинальная выходная мощность | 35 Вт |
| Волновые и шумовые пульсации, максимум | 60 мВ пик-пик |
| Погрешность выходного напряжения | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Стабилизация по линии | ±0,5% |
| Диапазон подстройки внешним триммером | ±10% |
| Максимальная ёмкостная нагрузка | 1000 мкФ |
| Частота преобразования | Не менее 200 кГц |
Параметры для серии по входному диапазону
| Исполнение | Диапазон входного напряжения | КПД тип. | Потребляемый ток при полной нагрузке | Потребляемый ток без нагрузки |
| A | 9–18 В | 91% | 3850 мА | 150 мА |
| B | 18–36 В | 92% | 1900 мА | 100 мА |
| C | 36–75 В | 91% | 1000 мА | 65 мА |
Защита
| Параметр | Значение |
| Перегрузка по току | 110–180% от номинальной выходной мощности |
| Режим защиты по перегрузке | Срабатывание с автоматическим восстановлением после устранения аварийного состояния, режим hiccup |
| Короткое замыкание | Все выходы защищены; режим hiccup с автоматическим восстановлением |
| Перенапряжение | 5 В: 7–8,95 В; 12 В: 15–19,2 В; 15 В: 18–23,3 В; защита ограничением на TVS-диоде |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -40 до +80°C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -55 до +105°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для исполнения на 48 В входа |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
| Одобрения | FCC, EAC, CE, UKCA |
Монтажные и механические данные
| Параметр | Значение |
| Габаритные размеры | 50,8 × 50,8 × 11,0 мм |
| Габаритные размеры в дюймах | 2" × 2" × 0,43" |
| Конструкция корпуса | Шестисторонний экранированный металлический корпус |
| Охлаждение | Свободная конвекция воздуха |
| Тип монтажа | Плата, выводы |
| Схема выводов | 8 выводов |
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ конденсаторами. |
| 3 | Стабилизация по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 5 | Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд. |
Масса и упаковка
| Параметр | Значение |
| Масса одного изделия | 50 г |
| Упаковка | 5 шт. в трубке |
| Количество в коробке | 200 шт. / 40 трубок |
| Масса трубки | 320 г |
| Масса коробки | 13,6 кг |
| Размеры коробки | L620 × W230 × H230 |
Дополнительные сведения
В документе указан термин MTBF, однако численное значение MTBF для SKA40A-05 в предоставленном файле не приведено.
