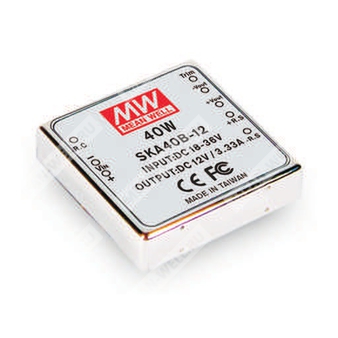

SKA40A-12 - изолированный DC/DC-преобразователь мощностью 40 Вт с выходным напряжением 12 В для промышленной аппаратуры.
Компонент SKA40A-12 представляет собой регулируемый однотактный DC/DC-преобразователь серии SKA40 с гальванической развязкой, предназначенный для питания нагрузок в промышленной электронике, системах автоматики и распределённых источниках питания. Модификация SKA40A-12 рассчитана на вход 9–18 В постоянного тока и формирует стабилизированное выходное напряжение 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SKA40 | Серия DC/DC-преобразователей SKA40, номинальная мощность 40 Вт |
| A | Вариант входного диапазона A: 9–18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Краткие особенности
- Широкий диапазон входного напряжения 2:1.
- КПД до 92%.
- Гальваническая развязка вход/выход 1500 В DC.
- Встроенный EMI-фильтр.
- Встроенное дистанционное включение/выключение.
- Встроенный дистанционный обратный канал контроля.
- Подстройка выходного напряжения в пределах ±10%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестигранный экранирующий металлический корпус.
- 100% прогонка под нагрузкой.
- Доступны варианты выходного напряжения 3,3 В и 9 В в пределах серии.
- Соответствие требованиям по ЭМС и безопасности для промышленного применения.
Назначение
Применяется как компактный изолированный источник питания для промышленной автоматики, телекоммуникационного и измерительного оборудования, а также для систем, где требуется преобразование напряжения постоянного тока с высокой удельной мощностью и развязкой по цепям питания.
Параметры изделия
| Параметр | Значение |
| Партномер | SKA40A-12 |
| Серия | SKA40 |
| Тип | DC/DC-преобразователь, один выход, регулируемый |
| Номинальная мощность | 40 Вт |
| Выходное напряжение | 12 В |
| Диапазон входного напряжения | 9–18 В DC |
| Изоляция вход/выход | 1500 В DC |
| КПД, тип. | 91% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В DC |
| Входной ток, полная нагрузка | 3850 мА |
| Фильтр | Pi-фильтр |
| Дистанционное управление | Включение: R.C относительно -Vin > 2,5–75 В DC или разомкнутая цепь; выключение: R.C относительно -Vin < 0,5 В DC или короткое замыкание |
| Защита по входу | Рекомендуется плавкий предохранитель |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | ±10% (тип.) |
| Диапазон регулировки подстроечным элементом | ±10% |
| Диапазон выходного тока | 0,3–3,33 А |
| Выходная мощность | 40 Вт |
| Точность выходного напряжения | ±0,5% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 80 мВ пик-пик |
| Максимальная ёмкостная нагрузка | 1000 мкФ |
| Частота преобразования | Не менее 200 кГц |
| КПД, тип. | 91% |
Параметры защиты
| Параметр | Значение |
| Перегрузка по току | 110–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы имеют защиту от КЗ |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение на выходе | 15–19,2 В для 12 В выхода |
| Тип защиты от перенапряжения | Ограничение TVS-диодом |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -55…+105 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты ЭМС по излучению | BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2, -3, -4, -5, -6, -8; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011; для варианта 48 Vin также EAC TP TC 004 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 50,8 × 11,0 мм |
| Габаритные размеры в дюймах | 2,00 × 2,00 × 0,43" |
| Тип корпуса | Шестисторонне экранированный металлический корпус |
| Охлаждение | Свободная конвекция воздуха |
Масса и надёжность
| Параметр | Значение |
| Масса | 50 г |
| Прогонка | 100% |
Упаковка
| Параметр | Значение |
| Упаковка | 5 шт. в трубке; 200 шт. в коробке; 40 трубок в коробке |
| Масса одной трубки | 320 г |
| Максимальное количество в коробке | 200 шт. |
| Масса коробки | 13,6 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется при переходе от нижнего к верхнему пределу входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
