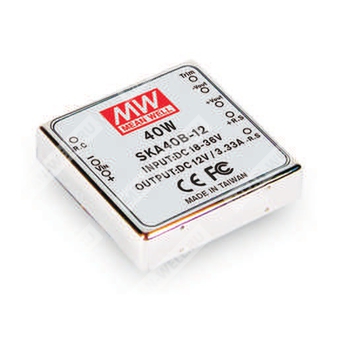

SKA40B-05 — изолированный DC/DC-преобразователь 5 В мощностью 40 Вт для промышленной аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SKA40 |
Серия изолированных DC/DC-преобразователей мощностью 40 Вт |
| B |
Диапазон входного напряжения 18–36 В постоянного тока |
| 05 |
Выходное напряжение 5 В постоянного тока |
Назначение и особенности
SKA40B-05 — это компактный изолированный преобразователь постоянного тока в постоянный ток серии SKA40, предназначенный для формирования стабилизированного напряжения 5 В из входной шины 18–36 В. Модуль рассчитан на промышленное применение, обладает гальванической развязкой, встроенными средствами электромагнитной совместимости, удалённым управлением, дистанционным измерением напряжения и защитой от типовых аварийных режимов.
Особенности
- Широкий диапазон входного напряжения 18–36 В постоянного тока.
- Высокий КПД до 91%.
- Гальваническая развязка вход/выход 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Встроенное дистанционное включение/выключение.
- Встроенное дистанционное измерение выходного напряжения.
- Подстройка выходного напряжения ±10%.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% испытание на прожиг.
- Доступны выходы 3,3 В / 9 В / 12 В / 15 В в рамках серии.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Выходные параметры
| Параметр |
Значение для SKA40B-05 |
| Выходное напряжение |
5 В |
| Номинальная мощность |
35 Вт |
| Диапазон выходного тока |
0,7–7 А |
| Стабилизация выходного напряжения |
±2,0% |
| Пульсации и шум |
60 мВ п-п |
| Частота преобразования |
Не менее 200 кГц |
| Допустимая ёмкостная нагрузка |
1000 мкФ |
| Точность подстройки выходного напряжения |
±10% |
| КПД типовой |
91% |
Входные параметры
| Параметр |
Значение для SKA40B-05 |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Входной ток при полной нагрузке |
1900 мА |
| Входной ток без нагрузки |
100 мА |
| Входной фильтр |
Pi-образный фильтр |
| Управление удалённым включением |
R.C. относительно -Vin: включение при 2,5–75 В или разомкнутой цепи; выключение при менее 0,5 В или коротком замыкании |
Защита
| Параметр |
Значение для SKA40B-05 |
| Защита от перегрузки по току |
110–180% от номинальной выходной мощности |
| Режим защиты при перегрузке |
Hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания |
Есть, на всех выходах |
| Режим защиты от короткого замыкания |
Hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
7,0–8,95 В |
| Тип защиты от перенапряжения |
Ограничение TVS-диодом |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+80 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
-55…+105 °C, 10–95% RH |
| Температурный коэффициент |
±0,03% / °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение для SKA40B-05 |
| Испытательное напряжение изоляции |
Вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие стандартам
| Параметр |
Значение |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011; для исполнения 48Vin также EAC TP TC 004 |
| Разрешения |
FCC / EAC / CE / UKCA |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
50,8 × 50,8 × 11,0 мм |
| Габариты в дюймах |
2,00 × 2,00 × 0,43 дюйма |
| Масса |
50 г |
| Корпус |
Металлический, экранированный, шестисторонний |
| Охлаждение |
Свободная конвекция воздуха |
Параметры упаковки
| Параметр |
Значение |
| Упаковка |
По 5 шт. в трубке |
| Количество в коробке |
200 шт. |
| Масса одной трубки |
320 г |
| Масса коробки |
13,6 кг |
| Размер коробки |
L620 × W230 × H230 мм |
Выводы по контактам
| Номер контакта |
Назначение |
| 1 |
-R.C. |
| 2 |
+Vin |
| 3 |
-Vin |
| 4 |
-R.S. |
| 5 |
+Vout |
| 6 |
-Vout |
| 7 |
TRIM |
| 8 |
R.S. |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
5. Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
