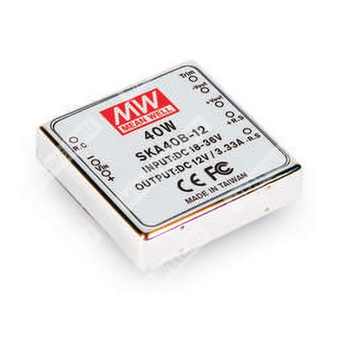

SKA40B-12 — изолированный DC-DC преобразователь 40 Вт для преобразования напряжения в промышленной аппаратуре.
Назначение
Модуль SKA40B-12 представляет собой регулируемый изолированный преобразователь постоянного тока в постоянный ток серии SKA40, предназначенный для питания нагрузок напряжением 12 В от источников постоянного напряжения в диапазоне 18–36 В. Компонент рассчитан на применение в промышленной электронике, системах автоматики, телекоммуникационном оборудовании и другой аппаратуре, где требуется гальваническая развязка, компактное исполнение и высокая эффективность.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SKA40 | Серия изолированных DC-DC преобразователей мощностью 40 Вт |
| B | Входной диапазон B: 18–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Диапазон входного напряжения 2:1.
- Высокий КПД до 92%.
- Гальваническая развязка вход-выход 1500 В DC.
- Встроенный EMI-фильтр.
- Встроенное дистанционное включение/выключение.
- Встроенная дистанционная обратная связь по напряжению.
- Регулировка выходного напряжения в пределах ±10%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Шестисторонний экранирующий металлический корпус.
- Испытание на 100% прогонку под нагрузкой.
- Низкая стоимость при высокой надежности.
- Доступны варианты выходного напряжения 3,3 В и 9 В для серии.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Параметры выходной части
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | ±10% |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Нестабильность по линии | ±0,5% |
| Пульсации и шум | 80 мВ п-п |
| Номинальная мощность | 40 Вт |
| Диапазон выходного тока | 0,3–3,33 А |
| Частота преобразования | не менее 200 кГц |
| Максимальная внешняя емкостная нагрузка | 1000 мкФ |
Параметры входной части
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Потребляемый ток при полной нагрузке | 1900 мА |
| Потребляемый ток без нагрузки | 100 мА |
| Тип фильтра | Pi-цепь |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки по току | 110–180% от номинальной выходной мощности |
| Режим защиты от перегрузки | Защита с авто восстановлением после устранения аварии |
| Защита от короткого замыкания | Есть, все выходы защищены |
| Режим защиты от короткого замыкания | Защита с авто восстановлением после устранения аварии |
| Защита от перенапряжения | 15–19,2 В |
| Тип защиты от перенапряжения | Ограничение на TVS-диоде |
| Рекомендуемая защита по входу | Предохранитель рекомендуется |
Управление и дистанционные функции
| Параметр | Значение |
|---|
| Дистанционное включение/выключение | Есть |
| Уровень включения | R.C. относительно -Vin > 2,5 В до 75 В DC или разомкнутая цепь |
| Уровень выключения | R.C. относительно -Vin < 0,5 В DC или короткое замыкание |
| Дистанционная обратная связь | Есть |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −55…+105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 2G, 10 минут/цикл, период 60 минут по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты электробезопасности | EAC TP TC 020/2011; для типа 48Vin также EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry, критерий A; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 50,8 × 50,8 × 11,0 мм |
| Габаритные размеры в дюймах | 2" × 2" × 0,43" |
| Конструктивное исполнение | Металлический корпус с экранированием по шести сторонам |
| Охлаждение | Естественная конвекция воздуха |
Подключение и выводы
| Номер вывода | Назначение |
|---|
| 1 | R.C. |
| 2 | +Vin |
| 3 | -Vin |
| 4 | -R.S. |
| 5 | +R.S. |
| 6 | +Vout |
| 7 | -Vout |
| 8 | TRIM |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Нестабильность по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке. |
| 4 | Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 5 | Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд. |
Размеры и упаковка
| Параметр | Значение |
|---|
| Масса | 50 г |
| Упаковка в трубке | 5 шт. |
| Масса одной трубки | 320 г |
| Количество в коробке | 200 шт. |
| Масса коробки | 13,6 кг |
| Размер коробки | L620 × W230 × H230 мм |
MTBF
| Параметр | Значение |
|---|
| MTBF | В предоставленном документе не указан |
