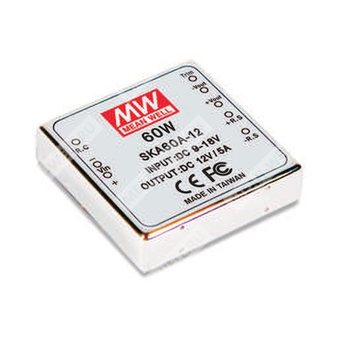

SKA60A-12 - изолированный DC-DC преобразователь мощностью 60 Вт для промышленного питания.
Назначение и краткое описание
SKA60A-12 представляет собой регулируемый одновыходной DC-DC преобразователь серии SKA60, выполненный в компактном корпусе 2" × 2". Изделие предназначено для преобразования постоянного напряжения источника питания в стабилизированное выходное напряжение 12 В при выходной мощности 60 Вт. Модуль имеет гальваническую развязку входа и выхода, встроенное дистанционное включение/выключение, дистанционную обратную связь по выходу, возможность подстройки выходного напряжения в пределах ±10 %, а также набор встроенных защит.
Расшифровка партномера
| Элемент партномера | Значение |
| SKA | Серия DC-DC преобразователей SKA |
| 60 | Номинальная мощность 60 Вт |
| A | Диапазон входного напряжения 9–18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Основные особенности
- Компактный размер 2" × 2".
- Широкий диапазон входного напряжения.
- КПД до 93 %.
- Гальваническая изоляция входа и выхода 1500 В постоянного тока.
- Встроенное дистанционное управление включением/выключением.
- Встроенная дистанционная обратная связь.
- Подстройка выходного напряжения ±10 %.
- Соответствие требованиям CE и FCC без внешних компонентов.
- Защита от короткого замыкания, перегрузки, перенапряжения на входе и выходе.
- Охлаждение за счет естественной конвекции воздуха.
- Шестисторонний экранирующий металлический корпус.
- 100 % прогонка на обкаточном испытании.
- Доступно выходное напряжение 3,3 В для других исполнений серии.
Характеристики входа
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Номинальное напряжение по коду исполнения | B |
| Типовое входное напряжение для испытаний перенапряжения | >40–50 В постоянного тока |
| Типовой входной ток без нагрузки | 120 мА |
| Тип защиты по перегрузке | Характеристика ограничения: 110–160 % от номинальной выходной мощности |
| Предохранитель | Рекомендуется |
| Фильтр | Пи-образная схема |
| Дистанционное управление | Включение: R.C. относительно -Vin > 2,5–75 В постоянного тока или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
Характеристики выхода
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Диапазон выходного тока | 0,5–5 А |
| Номинальная мощность | 60 Вт |
| Точность выходного напряжения | ±2,0 % |
| Нестабильность по нагрузке | ±0,5 % |
| Нестабильность по сети | ±0,5 % |
| Пульсации и шум | 80 мВ п-п |
| Подстройка выходного напряжения | ±10 % |
| Типовой выходной ток при полной нагрузке | 2715 мА |
| Типовой выходной ток без нагрузки | 120 мА |
| Внешняя ёмкостная нагрузка, максимум | 220 мкФ |
| Защита от короткого замыкания | Характеристика: импульсный режим с автоматическим восстановлением |
| Защита от перенапряжения на выходе | 15–19,2 В |
Параметры по входу и эффективности
| Параметр | Значение |
| Типовой КПД | 92 % |
| Диапазон рабочих входных напряжений серии | 9–18 В, 18–36 В, 36–75 В постоянного тока |
| Частота преобразования | Не менее 250 кГц |
Электрическая изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Стандарты безопасности | EAC TP TC 020/2011, для 48-вольтового исполнения также EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A без внешних компонентов, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Температура корпуса | До +100 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -55…+105 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 % / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 50,8 × 11,0 мм |
| Габаритные размеры в дюймах | 2" × 2" × 0,43" |
| Масса | 67 г |
| Конструкция корпуса | Шестисторонний экранирующий металлический корпус |
| Монтаж | Модульный, в корпусе для печатного монтажа |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vin |
| 4 | -R.S. |
| 5 | +R.S. |
| 6 | +Vout |
| 7 | +Vout |
| 8 | TRIM |
Настройка внешней подстройки выхода
Для внешней регулировки выходного напряжения применяется подстроечный резистор 1 МОм. Схема позволяет выполнять увеличение и уменьшение выходного напряжения относительно номинала в пределах допустимого диапазона подстройки.
Примечания
1. Все параметры нормированы при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Нестабильность по сети измеряется при переходе от минимального входного напряжения к максимальному при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
5. Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество изделий в трубе | 5 шт. |
| Масса одной трубы | 400 г |
| Максимальное количество в коробке | 200 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L620 × W230 × H230 |
| Схема укладки в трубе | 289 |
| Размеры трубы | 54 × 22,7 × 7 мм |
