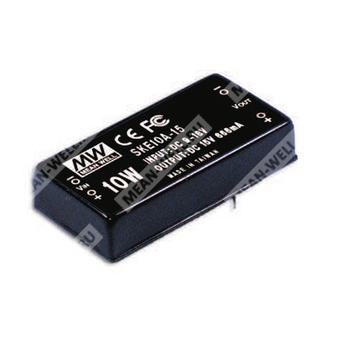

SKE10A-12 - изолированный DC/DC преобразователь 10 Вт с выходом 12 В для промышленной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| SKE10 | Серия DC/DC преобразователей мощностью 10 Вт |
| A | Диапазон входного напряжения 9–18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
SKE10A-12 — это регулируемый одно-выходной DC/DC преобразователь серии SKE10, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 12 В при мощности до 10 Вт.
- Широкий входной диапазон 2:1.
- Изоляция вход/выход 1500 В DC.
- Встроенный EMC-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- Испытание на 100% прогон при повышенной температуре.
- Низкая стоимость и высокая надежность.
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 84–840 мА |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 60 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,3% |
| Нагрузочная стабилизация | ±0,5% |
Вход
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Эффективность, тип. | 79% |
| Входной ток при полной нагрузке | 530 мА |
| Входной ток без нагрузки | 16 мА |
| Частота переключения | не менее 200 кГц |
Защита
| Перегрузка по току | 160–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Короткое замыкание | Есть, на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Рекомендуемая защита по входу | Предохранитель |
Эксплуатационные параметры
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 20%…90% без конденсации |
| Температура и влажность хранения | -25…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие по ЭМС и безопасности
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
Надежность
| MTBF | 500 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Габариты корпуса | 50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Монтаж и выводы
| Тип корпуса | Регулируемый одно-выходной модульный DC/DC преобразователь |
| Размещение выводов | Нижний вид |
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Упаковка
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | L620 × W230 × H230 |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
4. Нагрузочная стабилизация измеряется от 10% до 100% номинальной нагрузки.
5. Для предотвращения работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд требуется защита.
