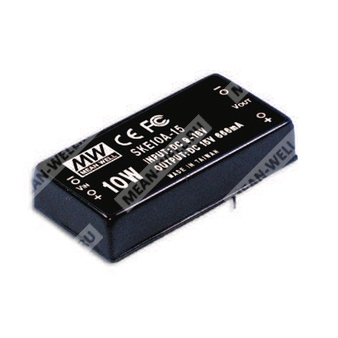

SKE10B-05 - преобразователь постоянного тока 10 Вт с одним выходом 5 В для широкого диапазона входного напряжения.
Назначение: регулируемый DC-DC преобразователь серии SKE10 с одним выходом, предназначенный для питания низковольтной электроники от источников постоянного тока.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| SKE10 |
Серия регулируемых DC-DC преобразователей, мощность 10 Вт |
| B |
Диапазон входного напряжения 18…36 В постоянного тока |
| 05 |
Выходное напряжение 5 В постоянного тока |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Шестисторонний металлический экран корпуса.
- Испытание на 100% прогонку под нагрузкой.
- Низкая стоимость и высокая надежность.
Применение
Питание промышленной и телекоммуникационной аппаратуры, узлов автоматики, измерительных и электронных устройств, требующих стабилизированного выхода 5 В от источника постоянного тока с повышенным входным напряжением.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
200…2000 мА |
| Номинальная мощность |
10 Вт |
| Пульсации и шум |
50 мВ пик-пик |
| Точность выходного напряжения |
±2,0% |
| Стабилизация по линии |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
| Частота преобразования |
200 кГц, не менее |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
18…36 В постоянного тока |
| Входной ток при полной нагрузке |
530 мА |
| Входной ток без нагрузки |
16 мА |
| Фильтр |
Pi-цепь |
Энергетические характеристики
| Параметр |
Значение |
| КПД типовое |
81% |
Защита
| Параметр |
Значение |
| Защита от перегрузки по току |
160…250% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания |
Имеется на всех выходах |
| Тип защиты от короткого замыкания |
Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Рекомендуемая защита во входной цепи |
Предохранитель |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
1,5 кВ постоянного тока между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-25…+71 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-25…+105 °C, 10…95% RH |
| Температурный коэффициент |
±0,03% / (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр |
Значение |
| MTBF |
500 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах |
2" × 1" × 0,44" |
| Масса |
31,2 г |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Вход положительный |
| 2 |
Вход отрицательный |
| 3 |
Выход положительный |
| 4 |
Не подключен |
| 5 |
Выход отрицательный |
Стандарты и соответствие
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011, одобрено |
| Электромагнитная совместимость по излучению |
Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Электромагнитная совместимость по помехоустойчивости |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
Упаковка
| Параметр |
Значение |
| Количество в трубке |
10 шт. |
| Масса трубки |
400 г |
| Количество в коробке |
400 шт. |
| Масса коробки |
16,8 кг |
| Размер коробки |
L620 × W230 × H230 |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ емкостью.
- Стабилизация по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Рекомендуется предотвращать работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
