SKE10B-12
нет на складе

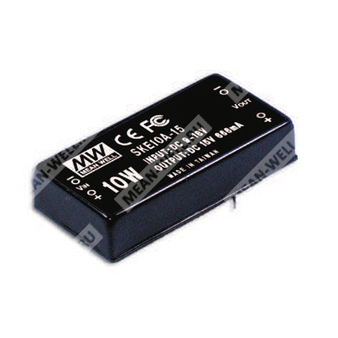

SKE10B-12 - изолированный DC-DC преобразователь на 10 Вт с выходом 12 В для промышленной электроники.
Описание
SKE10B-12 — это регулируемый однотактный DC-DC преобразователь серии SKE10, предназначенный для преобразования постоянного напряжения в стабилизированное выходное напряжение 12 В при мощности 10 Вт. Модификация с индексом B рассчитана на широкий входной диапазон 18–36 В DC.
Расшифровка партномера
| SKE10 | Серия DC-DC преобразователей, номинальная мощность 10 Вт |
| B | Входной диапазон 18–36 В DC |
| 12 | Выходное напряжение 12 В DC |
Ключевые особенности
- Диапазон входного напряжения 2:1.
- Опционально доступен диапазон входного напряжения 4:1.
- Изоляция вход-выход 1500 В DC.
- Опционально доступна изоляция вход-выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- Испытание burn-in на 100%.
- Низкая стоимость, высокая надежность.
Применение
- Промышленные системы электропитания.
- Распределенные системы питания.
- Телекоммуникационное и сетевое оборудование.
- Автоматизация и контрольно-измерительная техника.
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 84–840 мА |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум, максимум | 60 мВ пик-пик |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота коммутации | 200 кГц, минимум |
Вход
| Диапазон входного напряжения | 18–36 В DC |
| КПД тип. | 81% |
| Входной ток при полной нагрузке | 530 мА |
| Входной ток без нагрузки | 16 мА |
| Фильтр | Pi-цепь |
| Защита | Рекомендуется предохранитель |
Защита
| Перегрузка по выходу | 160–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Имеется на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Рабочая температура | −25…+71 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −25…+105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry, критерий A, EAC TP TC 020 |
Надежность
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Длина | 50,8 мм |
| Ширина | 25,4 мм |
| Высота | 11,2 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Подключение
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Нет вывода |
| 5 | -Vout |
Упаковка
| Упаковка | Стандартная упаковка в трубках |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для предотвращения повреждения преобразователя при перегрузке или коротком замыкании более чем на 30 секунд рекомендуется применять предохранитель.
