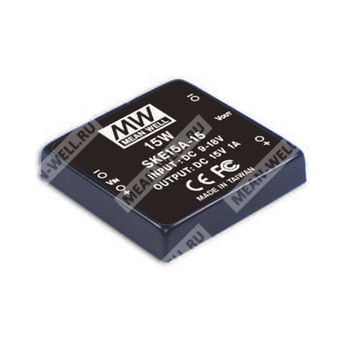

SKE15B-24 - изолированный DC/DC преобразователь 15 Вт с одним выходом 24 В для широкого диапазона входного напряжения.
Назначение и краткое описание
Компонент SKE15B-24 представляет собой регулируемый изолированный DC/DC преобразователь серии SKE15 с одним выходом, предназначенный для преобразования постоянного напряжения источника в стабилизированное выходное напряжение 24 В при мощности 15 Вт. Модификация с индексом B рассчитана на широкий входной диапазон 18…36 В DC, что соответствует применению в промышленной аппаратуре, телекоммуникационных системах и распределённых системах питания с промежуточной шиной постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| SKE15 | Серия регулируемых изолированных DC/DC преобразователей, мощность 15 Вт |
| B | Входной диапазон 18…36 В DC |
| 24 | Номинальное выходное напряжение 24 В DC |
Основные особенности
- Изолированный DC/DC преобразователь с одним выходом.
- Номинальная мощность: 15 Вт.
- Широкий входной диапазон: 18…36 В DC.
- Встроенный фильтр помех по входу.
- Защита от перегрузки и короткого замыкания.
- Исполнение с принудительным воздушным охлаждением не требуется; охлаждение обеспечивается свободной конвекцией.
- Металлический корпус с экранированием по шести сторонам.
- Испытание на прожиг 100%.
- Низкая стоимость при высокой надёжности.
Применение
Преобразователь предназначен для применения в промышленной электронике, встраиваемых системах питания, узлах с промежуточной шиной постоянного тока, а также в аппаратуре, где требуется гальванически развязанное стабилизированное питание 24 В.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного тока | 62,5…625 мА |
| Номинальная выходная мощность | 15 Вт |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Нестабильность по входному напряжению | ±0,3% |
| Пульсации и шум | 80 мВ пик-пик |
| КПД тип. | 84% |
Входные параметры
| Параметр | Значение |
| Входное постоянное напряжение | 18…36 В DC |
| Частота переключения | не менее 150 кГц |
| Входной ток при полной нагрузке | 400 мА |
| Входной ток без нагрузки | 10 мА |
| Входной фильтр | Pi network |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 160…250% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Режим защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -25…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
Механическая стойкость и надёжность
| Параметр | Значение |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
| MTBF | 300 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Совместимость по ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry, критерий A; EAC TP TC 020 |
Размеры
| Параметр | Значение |
| Габариты | 50,8 × 50,8 × 11,0 мм |
| Габариты в дюймах | 2,00 × 2,00 × 0,43" |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключён |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 60 г |
| Количество в одной трубке | 5 шт. |
| Масса одной трубки | 360 г |
| Максимальное количество в коробке | 200 шт. |
| Масса коробки | 15,2 кг |
| Размер коробки | 600 × 230 × 220 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого вывода, завершённого конденсаторами 0,1 мкФ и 47 мкФ.
3. Нестабильность по входному напряжению измеряется от низкой линии до высокой линии при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Не допускать работу преобразователя при перегрузке или коротком замыкании более 30 секунд.
