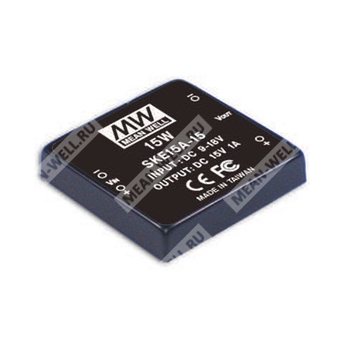

SKE15C-12 - изолированный DC-DC преобразователь с одним регулируемым выходом 12 В для промышленной электроники.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| SKE |
Серия DC-DC преобразователей с одним выходом |
| 15 |
Номинальная мощность 15 Вт |
| C |
Диапазон входного напряжения 36 ~ 72 В постоянного тока |
| 12 |
Выходное напряжение 12 В постоянного тока |
Краткое описание
SKE15C-12 — это миниатюрный изолированный преобразователь постоянного тока с одним стабилизированным выходом, предназначенный для питания промышленной и телекоммуникационной аппаратуры от источников постоянного напряжения широкого диапазона.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Опция расширенного диапазона входа 4:1 для других исполнений серии.
- Изоляция вход/выход 3000 В постоянного тока для исполнения с расширенной изоляцией; для серии также указана изоляция 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический экранирующий корпус с защитой по шести сторонам.
- 100% испытание при прогреве.
- Низкая стоимость при высокой надежности.
Применение
Источник предназначен для применения в промышленной электронике, в узлах распределенного питания, в телекоммуникационном оборудовании, системах автоматики, измерительной аппаратуре и других устройствах, где требуется гальванически развязанное стабилизированное питание 12 В постоянного тока.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Диапазон выходного тока |
125 ~ 1250 мА |
| Номинальная выходная мощность |
15 Вт |
| Точность выходного напряжения |
±2,0% |
| Нестабильность по нагрузке |
±0,5% |
| Нестабильность по линии |
±0,3% |
| Пульсации и шум |
60 мВ пик-пик |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
36 ~ 72 В постоянного тока |
| Частота преобразования |
Не менее 150 кГц |
| Входной ток при полной нагрузке |
400 мА |
| Входной ток без нагрузки |
10 мА |
| Фильтр |
Pi-network |
| Защита по входу |
Рекомендуется предохранитель |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
160% ~ 250% от номинальной выходной мощности |
| Режим защиты от перегрузки и короткого замыкания |
Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Есть на всех выходах |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
1,5 кВ постоянного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность
| Параметр |
Значение |
| MTBF |
300 тыс. ч, минимум, по MIL-HDBK-217F при 25 °C |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
50,8 × 50,8 × 11,0 мм |
| Габаритные размеры в дюймах |
2" × 2" × 0,43" |
| Масса |
60 г |
Конфигурация выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Не подключен |
| 5 |
-Vout |
Упаковка
| Параметр |
Значение |
| Стандартная групповая упаковка |
Трубки |
| Количество в трубке |
5 шт. |
| Масса одной трубки |
360 г |
| Максимальное количество в коробке |
200 шт. |
| Масса одной коробки |
15,2 кг |
| Размеры коробки |
600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового скрученного вывода и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- При работе в состоянии перегрузки или короткого замыкания более 30 секунд необходимо принять меры для предотвращения повреждения преобразователя.
