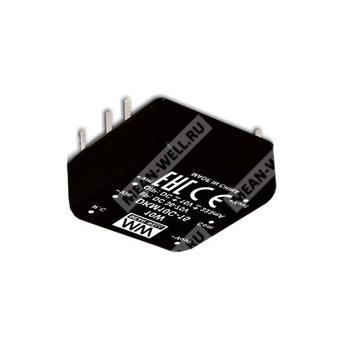

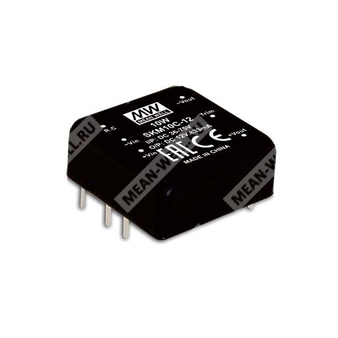

SKM10B-12 - изолированный и стабилизированный DC-DC преобразователь мощностью 10 Вт для промышленной электроники.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SKM | Серия: одновыходной модуль DC-DC преобразователя |
| 10 | Номинальная мощность 10 Вт |
| B | Диапазон входного напряжения 18,0–36,0 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение
SKM10B-12 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь в корпусе формата 1"×1" с выводами под монтаж через отверстия. Компонент предназначен для преобразования входного напряжения постоянного тока 18–36 В в стабилизированное выходное напряжение 12 В при номинальной выходной мощности 10 Вт. Модуль применяется в телекоммуникационном, промышленном и измерительном оборудовании, а также в системах распределённого питания.
Особенности
- Корпус формата DIP 1"×1" с промышленным стандартным назначением выводов.
- Широкий диапазон входного напряжения 18–36 В постоянного тока.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие требованиям BS EN/EN55032 (CISPR32), класс A, без дополнительных компонентов.
- Высокий КПД до 87% для данной модификации.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Изоляция вход–выход 1,5 кВ постоянного тока.
- Дистанционное включение/выключение и подстройка выходного напряжения в пределах ±10%.
Области применения
- Телекоммуникационные системы.
- Сети беспроводной связи.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы передачи данных и распределения питания.
Электрические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Импульсное перенапряжение по входу | 50 В постоянного тока, 100 мс максимум |
| Тип входного фильтра | П-образный |
| Рекомендуемый предохранитель | 4 А, замедленного действия |
| Порог включения УВН | 17 В постоянного тока |
| Порог отключения УВН | 16 В постоянного тока |
| Потребляемый ток без нагрузки | 25 мА |
| Потребляемый ток при полной нагрузке | 478 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальная выходная мощность | 10 Вт |
| Номинальный выходной ток | 833 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ п-п |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,2% для одновыходной модели |
| Частота преобразования | 350 кГц |
| Диапазон подстройки выходного напряжения | ±10% только для одновыходной модели |
| Холостой ход | Разрешён |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Перенапряжение на выходе | Ограничение диодным зажимом |
| Пониженное входное напряжение | Есть, с заданными порогами включения и отключения |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 5,5–75 В постоянного тока или разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В постоянного тока или короткое замыкание |
Изоляция и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 1000 пФ |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), класс A |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A |
| Стойкость к электростатическим разрядам | Уровень 2, 8 кВ по воздуху, 4 кВ контакт |
| Стойкость к радиочастотному полю | Уровень 2, 3 В/м |
| Стойкость к быстрым переходным процессам | Уровень 1, 0,5 кВ |
| Стойкость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Стойкость к кондуктивным помехам | Уровень 2, 3 В (э.д.с.) |
| Стойкость к магнитному полю | Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | до +105 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная воздушная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 1200 тыс. часов по MIL-HDBK-217F при 25 °C |
| Габариты | 25,4 × 25,4 × 10,2 мм |
| Корпус | Чёрное покрытое медное исполнение с непроводящим основанием |
Назначение выводов
| Номер вывода | Обозначение для SKM10 | Обозначение для DKM10 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim | Common |
| 5 | -Vout | -Vout |
| 6 | R.C. | R.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, если не оговорено иное: для 5 В моделей — 12 В; для 12 В моделей — 24 В; для 24 В моделей — 50 В; для 48 В моделей — 100 В.
- Пульсации и шум измеряются на частоте 20 МГц при использовании витой пары и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть повторно подтверждено на соответствие требованиям EMC после интеграции в систему.
Упаковка
| Параметр | Значение |
| Количество в одной трубке | 12 шт. |
| Количество в одном коробе | 600 шт. |
| Масса одной трубки | 255,6 г |
| Масса одного короба | 14,78 кг |
| Размеры короба | 390,9 × 284,8 × 175,7 мм |
