SKM15B-12

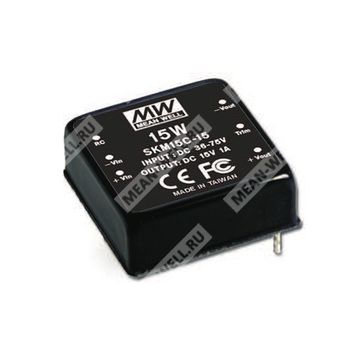

SKM15B-12 — изолированный DC-DC преобразователь мощностью 15 Вт с одним выходом 12 В и широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SKM15 | Серия SKM15, мощность 15 Вт |
| B | Диапазон входного напряжения 18 ~ 36 В DC |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
SKM15B-12 представляет собой регулируемый изолированный DC-DC преобразователь серии SKM15 с одним выходом, предназначенный для преобразования постоянного напряжения в стабилизированное выходное напряжение 12 В при мощности до 15 Вт. Модуль выполнен в компактном корпусе, имеет встроенные функции удалённого включения/выключения, подстройки выходного напряжения и фильтрации EMI, а также встроенные защиты от перегрузки, короткого замыкания и перенапряжения.
Особенности
- Компактный корпус 1" × 1".
- Широкий входной диапазон 2:1.
- КПД до 88%.
- Изоляция вход-выход 1500 В DC.
- Встроенное дистанционное управление ON/OFF.
- Встроенная подстройка выходного напряжения в пределах ±10%.
- Встроенный EMI-фильтр.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% испытание на прогонку.
- Низкая стоимость, высокая надёжность.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Область применения
Преобразование и развязка питания в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании, а также в устройствах, где требуется компактный изолированный источник 12 В DC.
Параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 125 ~ 1250 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 60 мВ п-п |
| Точность выходного напряжения | ±0,5% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Частота преобразования | 400 кГц, тип. |
| Диапазон внешней подстройки | ±10% (тип.) |
| Максимальная внешняя ёмкость нагрузки | 1000 мкФ |
Вход
| Диапазон входного напряжения | 18 ~ 36 В DC |
| Потребляемый ток при полной нагрузке | 750 мА |
| Потребляемый ток без нагрузки | 55 мА |
| Фильтр | Pi network |
| Дистанционное управление | Включение: R.C. относительно -Vin > 2,5 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В DC или короткое замыкание |
Защита
| Перегрузка по току | 110% ~ 180% от номинальной выходной мощности |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115% ~ 150% от номинального выходного напряжения |
| Примечание по перенапряжению | Ограничение диодным зажимом, автоматическое восстановление после устранения аварии |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эксплуатационные условия
| Рабочая температура | -40 ~ +80 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -55 ~ +100 ℃, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность и конструкция
| MTBF | 400 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 25,4 × 25,4 × 9,9 мм |
| Габариты в дюймах | 1" × 1" × 0,39" (Д × Ш × В) |
| Масса | 15 г |
| Тип корпуса | Шестисторонний экранированный металлический корпус |
Соответствие стандартам
| Электромагнитная эмиссия | BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, light industry level, criteria A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для версии с входом 48 В) |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 ℃ и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Нестабильность по линии измеряется от нижнего значения входного напряжения до верхнего при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
5. Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Дополнительные сведения
Для серии предусмотрена внешняя подстройка выходного напряжения через триммер 500 кОм и удалённое включение/выключение через вывод R.C. Конфигурация выводов и механические размеры соответствуют компактному исполнению корпуса 1" × 1".
