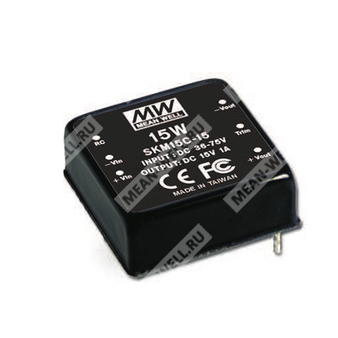

SKM15C-12
SKM15C-12 - изолированный DC-DC преобразователь 15 Вт с выходным напряжением 12 В и широким входным диапазоном.
Описание
SKM15C-12 — это компактный регулируемый DC-DC преобразователь серии SKM15 с одним выходом, предназначенный для преобразования постоянного напряжения с гальванической развязкой. Модуль рассчитан на мощность 15 Вт, обеспечивает выход 12 В и применяется в системах промышленной электроники, автоматизации, измерительной и коммуникационной аппаратуры.
Устройство выполнено в компактном корпусе с габаритами 25,4 × 25,4 × 9,9 мм и предназначено для охлаждения за счёт свободной конвекции воздуха. Конструкция включает встроенную функцию дистанционного включения/выключения, возможность подстройки выходного напряжения в пределах ±10 %, встроенный EMI-фильтр и набор защит от перегрузки, короткого замыкания и перенапряжения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| SKM | Серия компактных изолированных DC-DC преобразователей Mean Well |
| 15 | Номинальная мощность 15 Вт |
| C | Входной диапазон 36–75 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Свойства и особенности
- Компактный размер 1" × 1".
- Широкий диапазон входного напряжения 2:1.
- КПД до 88%.
- Изоляция вход/выход 1500 В постоянного тока.
- Встроенное дистанционное управление включением/выключением.
- Встроенная подстройка выходного напряжения ±10 %.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% испытание на прогонку.
- Низкая стоимость и высокая надёжность.
- Одобрения: FCC / EAC / CE / UKCA.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Тип входного диапазона | 2:1 |
| Номинальный входной ток при полной нагрузке | 380 мА |
| Номинальный входной ток без нагрузки | 15 мА |
| Фильтр | Pi network |
| Дистанционное управление | Включение: R.C. относительно -Vin > 2,5 В постоянного тока или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 125–1250 мА |
| Номинальная мощность | 15 Вт |
| Пульсации и шум, макс. | 60 мВ пик-пик |
| Погрешность выходного напряжения | ±2,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Рабочая частота преобразования | 400 кГц тип. |
| Подстройка выходного напряжения | Тип. ±10 % |
| Максимальная внешняя ёмкостная нагрузка | 1000 мкФ |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 110–180 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Есть, на всех выходах |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 115–150 % от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение диодом, автоматическое восстановление после устранения аварии |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C |
| Диапазон рабочей влажности | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -55 ... +100 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ... 50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для исполнения 48 Vin) |
Надёжность
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 25,4 × 25,4 × 9,9 мм |
| Размеры в дюймах | 1 × 1 × 0,39 дюйма (Д × Ш × В) |
| Масса | 15 г |
Монтаж и выводы
Корпус выполнен в исполнении с нижним расположением выводов. Назначение выводов: 1 — +Vin, 2 — -Vin, 3 — R.C., 4 — -Vout, 5 — Trim, 6 — +Vout.
Расшифровка выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | R.C. |
| 4 | -Vout |
| 5 | Trim |
| 6 | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
