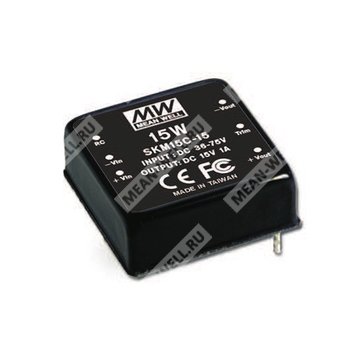

SKM15C-15 - изолированный DC-DC преобразователь мощностью 15 Вт с одним выходом и широким диапазоном входного напряжения.
SKM15C-15 представляет собой компактный регулируемый изолированный DC-DC преобразователь серии SKM15 с одним выходом, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 15 В. Модуль рассчитан на промышленное применение, обладает высоким КПД, гальванической развязкой 1500 ВDC, встроенными функциями удалённого включения/выключения, подстройки выходного напряжения и набором защит по перегрузке, короткому замыканию и перенапряжению.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SKM | Серия компактных изолированных DC-DC преобразователей Mean Well |
| 15 | Номинальная мощность 15 Вт |
| C | Диапазон входного напряжения: 36–75 ВDC |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Компактный корпус размером 1" × 1".
- Широкий диапазон входного напряжения 2:1.
- Высокий КПД до 88%.
- Гальваническая развязка вход/выход 1500 ВDC.
- Встроенное дистанционное управление ON/OFF.
- Встроенная подстройка выходного напряжения в пределах ±10%.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранирующий металлический корпус.
- Испытание на 100% режим burn-in.
- Низкая стоимость, высокая надёжность.
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 100 ~ 1000 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум, макс. | 60 мВ пик-пик |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота преобразования | 400 кГц, тип. |
| Максимальная внешняя ёмкость нагрузки | 1000 мкФ |
| Диапазон подстройки выхода | ±10%, тип. |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 36 ~ 75 ВDC |
| Ток холостого хода | 15 мА |
| Фильтр | Pi network |
Защита
| Параметр | Значение |
|---|
| Перегрузка по току | 110% ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Имеется защита по короткому замыканию на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115% ~ 150% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение диодом, автоматическое восстановление после устранения неисправности |
| Рекомендуемый предохранитель | Требуется |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +80°C |
| Рабочая температура с учётом дерейтинг-кривой | См. кривую дерейтингирования |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -55 ~ +100°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход/выход | 1,5 кВDC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 ВDC / 25°C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; промышленный уровень; критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 (для версии 48 Vin также EAC TP TC 004) |
Надёжность и механические данные
| Параметр | Значение |
|---|
| MTBF | 400 тыс. часов минимум по MIL-HDBK-217F (25°C) |
| Габариты | 25,4 × 25,4 × 9,9 мм |
| Габариты в дюймах | 1" × 1" × 0,39" (Д × Ш × В) |
| Масса | 15 г |
| Конструкция | Шестисторонний экранирующий металлический корпус |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | R.C. |
| 4 | -Vout |
| 5 | Trim |
| 6 | +Vout |
Подстройка выходного напряжения
Для внешней подстройки выходного напряжения используется потенциометр 500 кОм. Подключение выполняется согласно схеме внешней подстройки: регулирование осуществляется между выводами Trim, +Vout и -Vout.
Дистанционное управление
| Состояние | Условие относительно R.C. и -Vin |
|---|
| Включено | R.C. относительно -Vin > 2,5 ВDC или цепь разомкнута |
| Выключено | R.C. относительно -Vin < 0,5 ВDC или короткое замыкание |
Кривая дерейтингирования
При температуре окружающей среды выше определённого уровня допустимая нагрузка снижается в соответствии с кривой дерейтингирования. Для точного выбора режима эксплуатации необходимо учитывать график снижения нагрузки в диапазоне температур от -40 до +80°C.
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25°C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижнего предела входного напряжения к верхнему при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в состоянии перегрузки или короткого замыкания более 30 секунд.
